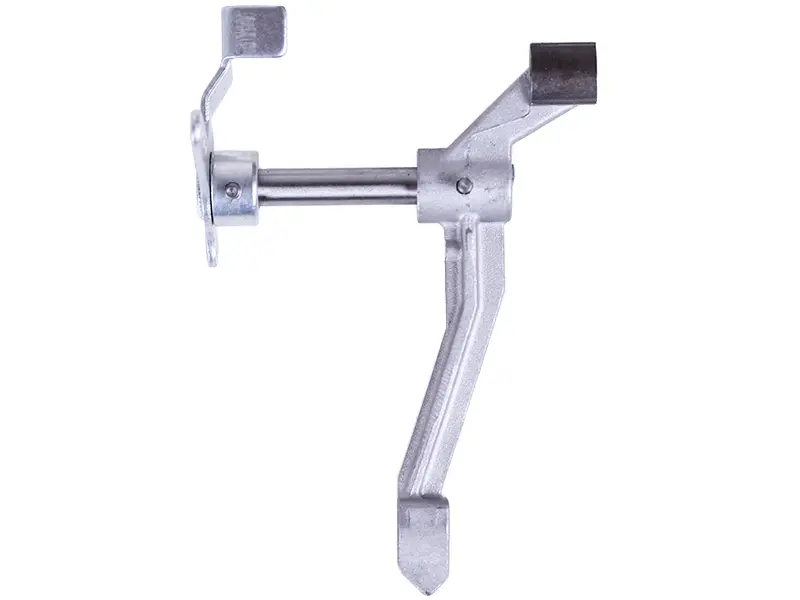

Рейка топливного насоса для дизельного двигателя 188D

Рейка топливного насоса для двигателя 188D

Рейка предназначена для механического управления топливным насосом одноцилиндрового дизельного двигателя 188D. Она передает перемещение от механизма регулирования оборотов к органу управления насосом и тем самым участвует в изменении количества топлива в соответствии с выбранным режимом и нагрузкой на двигатель. Деталь применяется при ремонте топливной аппаратуры мотоблока, когда штатный рычажный механизм деформирован, заедает, имеет чрезмерный люфт или не обеспечивает полный и свободный ход.

Конструкция представляет собой собранный рычажный механизм с поперечным валом, несколькими плечами и точками соединения с сопряженными деталями. Такая компоновка позволяет передавать управляющее движение между регулятором и топливным насосом. Рейка не заменяет насос и не служит трубопроводом для прохождения топлива: ее задача связана именно с механическим управлением подачей. Поэтому состояние шарниров, положение рычагов и отсутствие подклинивания непосредственно влияют на то, насколько корректно механизм отрабатывает команды изменения оборотов.

Когда требуется замена

Проверить рейку стоит при затрудненном перемещении рычагов, заметной деформации, повреждении точек крепления или увеличенном люфте соединений. Нарушенная геометрия может ограничивать ход управления, мешать возврату механизма либо создавать нестабильную связь между регулятором и насосом. Похожие признаки способны возникать и при неисправностях самого насоса, пружин, регулятора или других деталей привода, поэтому перед заменой необходимо осмотреть весь механизм и определить фактическую причину неполадки.

Как подобрать деталь

• Модель двигателя: деталь рассчитана на дизельный двигатель 188D. Обозначение двигателя следует проверять по технической документации мотоблока или данным на его штатном двигателе.
• Конфигурация: сравните форму и взаимное расположение всех рычагов, изгибов, упоров и соединительных площадок со снятой деталью.
• Посадочные места: должны совпадать положение поперечного вала, точки фиксации и места соединения с насосом и регулятором.
• Рабочий ход: после предварительной установки рычаги должны двигаться свободно во всем предусмотренном диапазоне, без перекоса и контакта с соседними деталями.

Одного внешнего сходства или общего обозначения серии недостаточно, если двигатель ранее ремонтировали либо устанавливали топливный насос другой модификации. Наиболее надежный способ подбора — одновременно сверить модель 188D и геометрию демонтированной рейки. Не следует изгибать плечи новой детали для компенсации несовпадения: изменение их положения способно нарушить диапазон перемещения привода.

Установка и проверка

Монтаж выполняют при остановленном и остывшем двигателе с доступом к приводу топливного насоса. Перед разборкой полезно зафиксировать исходное положение рычагов, пружин и соединений, поскольку правильная последовательность их установки определяет работу механического регулятора. Посадочные места очищают от загрязнений, затем рейку устанавливают без ударной нагрузки и самовольного изменения формы плеч.

После сборки вручную проверяют плавность движения, возврат рычагов, надежность фиксации и отсутствие заеданий. Настройки ограничителя оборотов и топливного насоса нельзя изменять без соответствующей процедуры для двигателя 188D. Первый запуск проводят с возможностью немедленно остановить двигатель, контролируя реакцию на управление и устойчивость оборотов. Если механизм не возвращается в исходное положение, имеет неполный ход или двигатель реагирует неправильно, эксплуатацию прекращают и повторно проверяют монтаж и сопряженные детали.
