Рейка топливного насоса для дизельного двигателя 170D

Рейка топливного насоса для двигателя 170D

Механическая рейка предназначена для управления топливным насосом одноцилиндрового дизельного двигателя 170D с воздушным охлаждением. Деталь передает движение от системы регулирования к дозирующему механизму насоса: изменение ее положения влияет на положение плунжера и количество топлива, подаваемого за цикл. От исправности и свободного хода рейки зависят корректная реакция двигателя на управление оборотами и возврат механизма в заданное положение.

Запчасть применяется при ремонте топливной аппаратуры двигателей 170D, устанавливаемых на мотоблоки, культиваторы и другую малую технику. Подбирать ее следует именно по модели двигателя и конструкции демонтированной детали. Название машины не заменяет проверку двигателя: на технике одной серии могут использоваться разные силовые агрегаты и отличающиеся механизмы управления насосом.

Конструкция и основные параметры

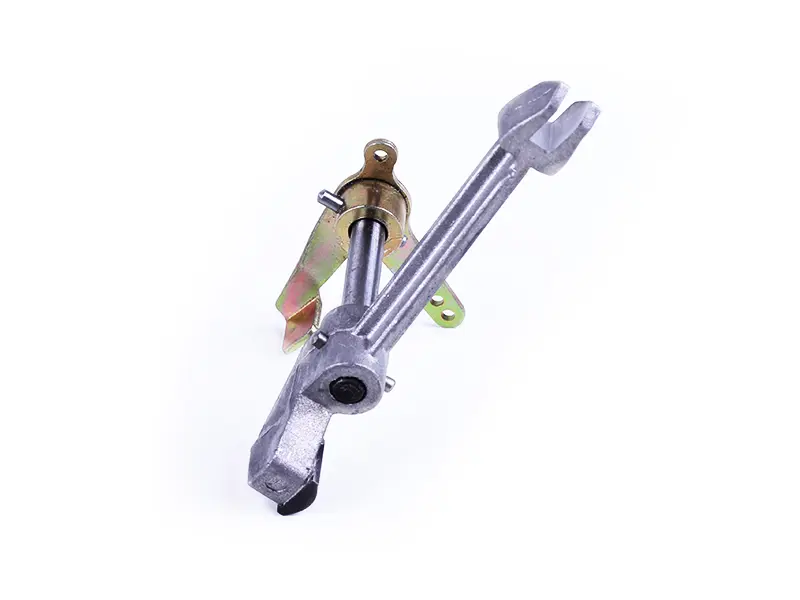

Рейка выполнена как механический привод с цилиндрическим валом, удлиненным рычагом, раздвоенным окончанием и присоединительными пластинами с отверстиями. Такая конфигурация обеспечивает связь между органом регулирования и механизмом топливного насоса. Для версии 170D подтверждены следующие контрольные параметры:

• общая длина вала — 66 мм;
• общая длина рычага — 105 мм;
• масса — 90 г;
• тип двигателя — дизельный;
• охлаждение совместимого двигателя — воздушное;
• обозначение двигателя — 170D.

Размеры относятся к общей длине соответствующих частей, поэтому измерять старую рейку нужно тем же способом. Помимо длины, сопоставьте форму раздвоенного конца, расположение отверстий и пластин, диаметр и посадку вала, положение боковых рычагов, направление их движения и общую геометрию детали. Совпадение этих признаков помогает исключить ситуацию, когда рейка подходит по обозначению двигателя, но отличается исполнением соединений.

Когда требуется проверка и замена

Осмотр рейки нужен при заедании привода, неполном возврате рычага, заметном люфте, деформации или повреждении мест соединения. Косвенными признаками неисправности механизма управления могут быть неправильная реакция двигателя на изменение положения регулятора, нестабильные обороты либо затрудненное перемещение привода. Такие симптомы не указывают исключительно на рейку: одновременно проверяют тяги, пружины, регулятор и сам топливный насос.

Перед монтажом сравните новую и снятую детали рядом, не переставляя рычаги и крепления наугад. Места посадки должны быть чистыми, а сопряженные части — двигаться без перекоса и закусывания. После сборки на остановленном двигателе проверьте полный ход механизма, свободный возврат и отсутствие контакта с соседними деталями. Регулировку тяг, ограничителей и положения насоса выполняют по сервисным данным конкретного двигателя 170D, поскольку произвольное изменение настроек способно нарушить управление подачей топлива.

Эта рейка подходит для планового восстановления штатного механического привода топливного насоса 170D. Точная сверка размеров и формы перед установкой позволяет сохранить предусмотренную кинематику управления и избежать доработки креплений. Если старая деталь разрушена и снять размеры невозможно, ориентируйтесь на конструкцию насоса, точки присоединения и обозначение установленного двигателя.
