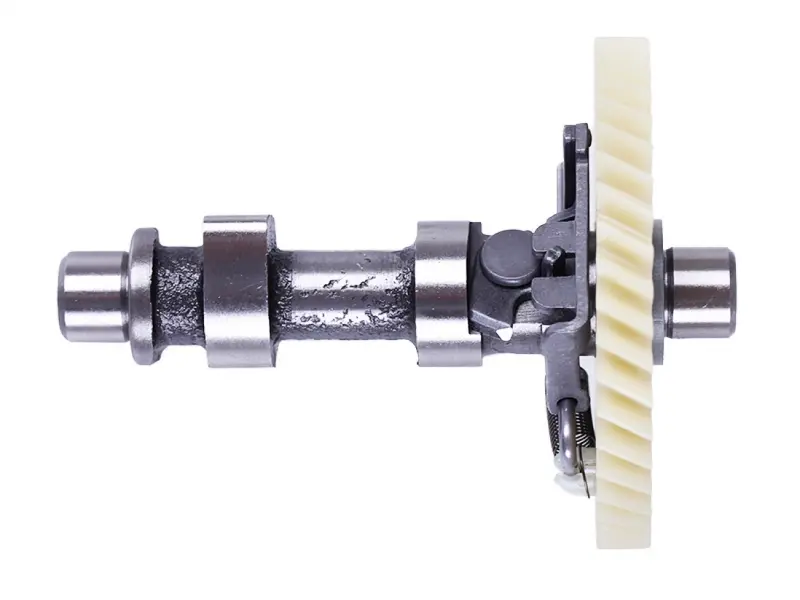

Распределительный вал Zongshen P65/70F (ZS)

Распределительный вал Zongshen P65/70F (ZS)

Распределительный вал предназначен для газораспределительного механизма одноцилиндровых четырехтактных бензиновых двигателей 1P65F и 1P70F с воздушным охлаждением. Такие двигатели применяются на мотоблоках и культиваторах. Деталь координирует движение клапанов с вращением коленчатого вала, поэтому от состояния ее кулачков, опорных поверхностей и приводной шестерни зависит своевременное открытие и закрытие клапанов.

Назначение и особенности конструкции

При вращении вала профилированные кулачки воздействуют на детали клапанного привода и формируют последовательность впуска и выпуска. Нарушение профиля кулачков, износ шеек или повреждение зубьев шестерни меняют работу газораспределения. Это может сопровождаться затрудненным запуском, нестабильной работой двигателя, посторонним механическим шумом или снижением тяги. Перед заменой необходимо провести диагностику, поскольку похожие признаки возникают также при неправильных клапанных зазорах и неисправностях других деталей двигателя.

Распредвал выполнен вместе с приводной шестерней Z44. Общая длина составляет 100 мм, размер посадочного места под подшипник — 14 мм, наружный диаметр шестерни Z44 — 77 мм. Масса детали — 240 г. Эти параметры помогают отличить ее от близких по названию распредвалов P65F и P70F, которые могут иметь другую длину, форму опорных участков или исполнение привода.

Основные параметры

• Назначение: газораспределительный механизм бензинового двигателя мотоблока или культиватора.
• Совместимые типы двигателей: 1P65F и 1P70F.
• Тип двигателя: одноцилиндровый, четырехтактный, с воздушным охлаждением.
• Общая длина: 100 мм.
• Посадочное место под подшипник: 14 мм.
• Шестерня: Z44, наружный диаметр 77 мм.
• Масса: 240 г.

Как проверить совместимость

Обозначение двигателя следует проверять по штатным данным техники. Одного совпадения мощности мотоблока недостаточно: двигатели одинакового класса могут различаться компоновкой газораспределительного механизма. Дополнительно сопоставьте старую деталь по общей длине, диаметру посадки под подшипник, диаметру и числу зубьев шестерни, расположению кулачков, форме концов вала и конструкции установленного рядом механизма. Такое сравнение особенно важно, если двигатель ранее ремонтировали или заменяли.

Распредвал P65/70F нельзя автоматически считать взаимозаменяемым с любой деталью, в названии которой присутствует только P65F либо P70F. Перед покупкой размеры и исполнение должны совпасть с демонтированным валом. Если старую деталь невозможно использовать для сравнения, подбор выполняют по точному обозначению двигателя и технической документации конкретной модели.

Замена и установка

Распредвал меняют при выработке кулачков, повреждении шеек, дефектах шестерни, нарушении фаз газораспределения либо во время капитального ремонта двигателя. До сборки проверяют состояние сопряженных деталей: подшипника или опорных посадок, толкателей, зубьев ответной шестерни и элементов клапанного привода. Установка нового вала рядом с заметно изношенными сопряженными деталями не устраняет причину неисправности и способна привести к повторному ремонту.

Монтаж выполняют на чистом разобранном двигателе, соблюдая предусмотренное изготовителем взаимное положение распределительной и коленчатой шестерен. Опорные поверхности при сборке смазывают моторным маслом, применяемым в двигателе. После установки проверяют свободное вращение механизма без заеданий, правильность фаз и клапанные зазоры согласно руководству конкретного двигателя. Перед первым запуском двигатель целесообразно несколько раз плавно провернуть вручную, чтобы убедиться в корректном движении клапанного привода.

Эта модель подходит для планового восстановления газораспределительного механизма двигателей 1P65F и 1P70F при подтвержденном совпадении размеров и конструкции. Точный подбор и проверка сопряженных деталей позволяют вернуть клапанному приводу штатную последовательность работы без установки неподходящего по геометрии распредвала.
