Прокладка топливного насоса для двигателя 170D

Прокладка топливного насоса для двигателя 170D

Металлическая прокладка предназначена для установки в месте соединения топливного насоса с дизельным двигателем 170D. Она формирует уплотняющий контур между сопрягаемыми поверхностями, помогает сохранять герметичность соединения и снижает риск просачивания топлива. Деталь применяется при ремонте топливной системы мотоблоков, культиваторов и другой техники, оснащенной одноцилиндровым четырехтактным двигателем 170D с воздушным охлаждением.

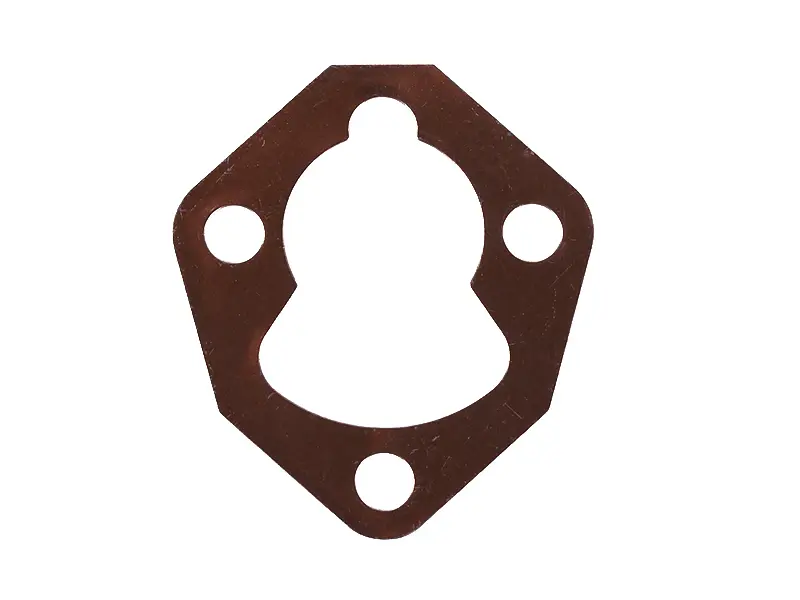

Прокладка имеет толщину 0,4 мм и массу 1 г. Ее плоский профиль включает большое фигурное центральное окно и три круглых крепежных отверстия. Такая конфигурация рассчитана на расположение каналов и крепежа топливного насоса соответствующего исполнения. При монтаже отверстия должны полностью совпасть с посадочными точками, а внутренний контур не должен перекрывать предусмотренные проходы.

Когда требуется замена

Новую прокладку устанавливают после снятия топливного насоса, при нарушении герметичности его соединения с двигателем, а также при обнаружении заломов, разрывов, продавленных участков или деформации старой детали. Уже обжатая прокладка может потерять исходную геометрию, поэтому ее повторное использование после разборки соединения нежелательно. Замена особенно актуальна, если в зоне прилегания насоса появляются следы топлива: перед сборкой необходимо определить причину утечки и проверить состояние обеих сопрягаемых поверхностей.

Что проверить при подборе

• Модель двигателя: прокладка рассчитана на дизельный двигатель 170D. Обозначение следует сверить с документацией на двигатель или технику.
• Назначение: это прокладка топливного насоса, а не прокладка головки, крышки блока либо другой части двигателя.
• Толщина: подтвержденное значение составляет 0,4 мм; при выборе нельзя произвольно заменять ее деталью другой толщины.
• Контур: сравните форму большого центрального окна, положение трех крепежных отверстий и наружный профиль со снятой прокладкой.
• Исполнение насоса: при наличии нескольких модификаций двигателя необходимо убедиться, что расположение каналов и крепежа совпадает именно с установленным насосом.

Совпадение одного обозначения 170D не отменяет проверки геометрии. Насос или двигатель могли быть заменены ранее, а отдельные партии техники могут отличаться исполнением навесных деталей. Наиболее надежные критерии — назначение прокладки, толщина, наружный контур, форма центрального окна и взаимное расположение всех трех отверстий.

Рекомендации по установке

Перед монтажом топливный насос снимают согласно инструкции по обслуживанию конкретного двигателя. Остатки прежней прокладки и загрязнения аккуратно удаляют с обеих плоскостей, не повреждая их. Посадочные поверхности должны быть чистыми, ровными и без фрагментов старого уплотнения. Новую деталь размещают без заломов и смещения, контролируя свободное совпадение центрального окна и крепежных отверстий.

Крепеж затягивают равномерно, соблюдая порядок и усилие, установленные производителем двигателя. Перекос насоса или чрезмерное усилие могут деформировать тонкую прокладку и ухудшить прилегание. После сборки соединение проверяют при работе двигателя: в зоне стыка не должно появляться следов топлива. Если подтекание сохраняется, следует проверить плоскости, крепеж и состояние самого насоса, а не компенсировать неисправность дополнительными слоями прокладок.

Эта деталь подходит для обслуживания топливного насоса двигателя 170D при полном совпадении посадочной геометрии. Точная проверка модели и контура до разборки техники сокращает риск ошибочного подбора и позволяет подготовить ремонт без повторного демонтажа насоса.
