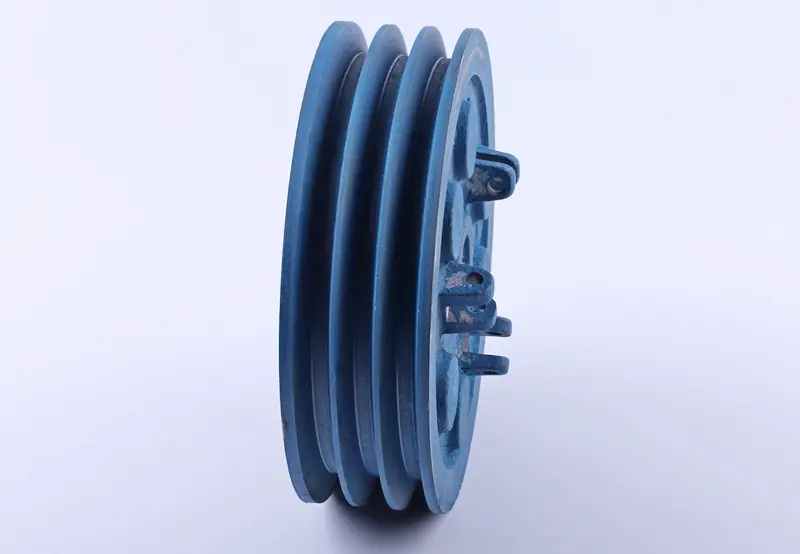

Корпус муфты сцепления MFC на 3 ручья

Корпус муфты сцепления MFC на 3 ручья

Корпус предназначен для трехременной муфты сцепления MFC, применяемой в трансмиссии дизельных мотоблоков и мототракторов с водяным охлаждением. Деталь формирует основу муфты и одновременно выполняет функцию трехручьевого шкива: ремни профиля B передают на нее вращение от двигателя, после чего крутящий момент направляется к коробке передач. Это пустой корпус, а не муфта сцепления в сборе, поэтому внутренние детали и сопряженные компоненты подбираются отдельно.

Три параллельных ручья рассчитаны на приводную схему с тремя ремнями. Такая конфигурация должна соответствовать штатному исполнению техники: количество ремней нельзя выбирать только по внешнему сходству или мощности двигателя. При замене необходимо учитывать разновидность муфты MFC, конструкцию коробки передач, расположение привода, профиль ремней и посадочные размеры. Корпус рассчитан на ремни профиля B; установка ремней другого профиля может привести к неправильной посадке в канавках и некорректной работе привода.

Конструкция и подтвержденные параметры

• Исполнение: пустой корпус муфты сцепления MFC с тремя ременными ручьями.
• Материал: чугун.
• Наружный диаметр: 218 мм.
• Общая ширина: 64 мм.
• Диаметр посадочного места под подшипник: 62 мм.
• Масса: 4050 г.
• Профиль приводных ремней: B.
• Назначение: трансмиссия дизельного мотоблока или мототрактора с водяным охлаждением.

Чугунный корпус служит несущей деталью муфты и должен сохранять правильное взаимное положение подшипника, элементов сцепления и ременных канавок. Ровная геометрия шкива помогает ремням двигаться по одной траектории, а точная посадка подшипника необходима для вращения без лишнего люфта. Трещины, деформация, разбитое посадочное место или сильная выработка ручьев являются основаниями для замены корпуса, даже если часть внутренних компонентов муфты еще пригодна к эксплуатации.

Как подобрать корпус

Перед заказом сравните старую деталь по типу MFC, количеству ручьев и основным размерам. Наружный диаметр должен составлять 218 мм, общая ширина — 64 мм, а диаметр места под подшипник — 62 мм. Отдельно проверьте профиль и количество ремней, форму крепежных участков, расположение отверстий и компоновку муфты. Мощность или тип охлаждения двигателя помогают определить семейство техники, но не заменяют проверку геометрии.

Эта модификация встречается в ременных трансмиссиях дизельных мотоблоков и мототракторов мощностью 7, 8, 10 и 12 л.с. с водяным охлаждением. В пределах одного семейства техники возможны разные коробки передач и варианты сцепления — двух-, трех- или четырехручьевые. Поэтому старый трехручьевой корпус и его посадочные параметры остаются главными ориентирами. Если на машине ранее стояла муфта с другим количеством канавок, переход на эту версию требует проверки всей приводной схемы, а не только возможности установить корпус на вал.

Проверка перед установкой

Во время разборки оцените состояние подшипника, ремней и остальных деталей сцепления. Подшипник не должен иметь заметного люфта, заеданий или постороннего шума, а ремни — трещин, расслоений и выраженной разницы по износу. Использование поврежденных сопряженных деталей с новым корпусом может вызвать биение, неравномерное натяжение ремней и повторный износ посадочных поверхностей.

Перед монтажом очистите места сопряжения и убедитесь, что корпус устанавливается без перекоса и принудительной подгонки. Крепеж затягивают равномерно с учетом требований изготовителя конкретной техники. После сборки проверяют соосность шкивов, положение всех трех ремней в канавках и свободное вращение без задеваний. Затем регулируют привод по руководству мотоблока или мототрактора и выполняют пробный запуск без резкого увеличения нагрузки.

Корпус MFC на 3 ручья подойдет для восстановления штатной трехременной муфты, если совпадают размеры, профиль B, посадка подшипника и конструкция трансмиссии. Последовательная проверка этих параметров позволяет заменить именно поврежденный корпус и сохранить правильную работу уже имеющихся совместимых компонентов сцепления.
