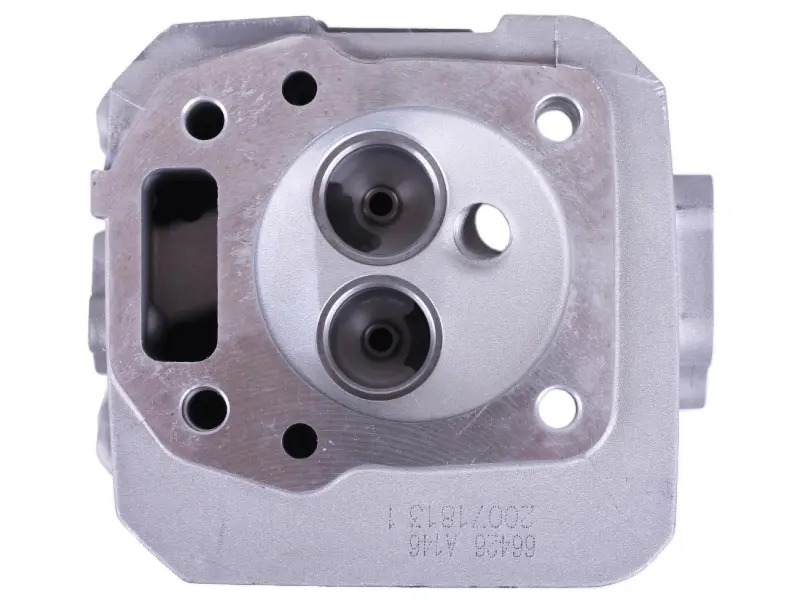

Головка цилиндра P70F (ZS), голая

Головка цилиндра P70F (ZS), голая

Корпус головки предназначен для бензинового двигателя P70F (ZS), применяемого на мотоблоках и культиваторах. Деталь устанавливается в верхней части цилиндра, закрывает его и формирует верхнюю часть камеры сгорания. В головке размещаются элементы газораспределения, а к ее каналам присоединяются впускной и выпускной тракты. Исполнение без собранного клапанного механизма подходит для ремонта, при котором пригодные компоненты переносят со старой головки либо подбирают отдельно.

Конструкция и назначение

Головка изготовлена из алюминия и рассчитана на двигатель с воздушным охлаждением. Корпус отводит тепло от зоны камеры сгорания и служит основанием для установки клапанов, направляющих, пружин и связанных деталей. Со стороны цилиндра предусмотрены камера сгорания, посадочные зоны клапанов, каналы и крепежные отверстия. Правильное прилегание к цилиндру через подходящую прокладку необходимо для сохранения герметичности при сжатии и сгорании топливной смеси.

Замена корпуса требуется при трещинах, деформации привалочной плоскости, повреждении резьб, износе посадочных мест или дефектах каналов. Такие неисправности могут сопровождаться потерей компрессии, нестабильной работой двигателя, нарушением теплоотвода либо невозможностью правильно отрегулировать клапаны. Перед покупкой стоит определить, можно ли восстановить имеющуюся головку, или поврежден именно ее корпус.

Основные параметры

• Применение: бензиновый двигатель P70F (ZS) для мотоблоков и культиваторов.
• Охлаждение двигателя: воздушное.
• Материал корпуса: алюминий.
• Общая высота: 76 мм.
• Крепление к цилиндру: расстояния между отверстиями 64/77 мм.
• Крепление крышки клапанов: расстояния 75/80 мм.
• Выпуск: отверстие диаметром 21 мм, расстояние между креплениями фланца 44 мм.
• Впуск: окно 44 × 32,5 мм, расстояние между креплениями фланца 42 мм.
• Посадочные диаметры под клапаны: 30/29 мм.

Как проверить совместимость

Обозначения P70F и ZS являются первым ориентиром, но для точного выбора необходимо сопоставить снятую деталь по всему набору признаков. Проверьте общую высоту, расположение отверстий крепления к цилиндру и клапанной крышке, форму камеры сгорания, впускное и выпускное окна, межцентровые расстояния фланцев и диаметры посадок клапанов. Особенно внимательно сравнивайте головки от двигателей близких серий: внешнее сходство не подтверждает совпадение каналов, креплений и сопрягаемых деталей.

Подготовка к установке

До сборки корпус осматривают на отсутствие трещин, поврежденных резьб и забоин на привалочной поверхности. Каналы должны быть чистыми, а плоскость прилегания — ровной и без остатков прежней прокладки. Клапаны и остальные компоненты газораспределения подбирают по размерам посадочных мест и требованиям конкретной модификации двигателя. При переносе деталей со старой головки оценивают состояние клапанов, направляющих, седел, пружин и крепежа, чтобы новый корпус не собирался с изношенными компонентами.

Монтаж выполняют с подходящей прокладкой головки, соблюдая порядок затяжки и момент, предусмотренные руководством двигателя. После сборки проверяют свободную работу клапанов, регулируют зазоры и контролируют герметичность соединений. Такой подход помогает устранить причину ремонта и восстановить нормальное сжатие смеси, газообмен и стабильную работу двигателя под нагрузкой.
