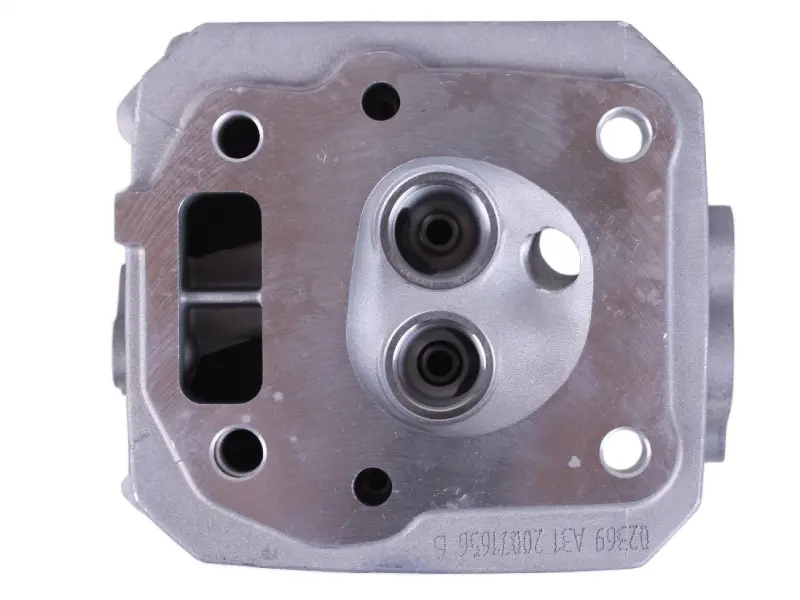

Головка блока цилиндра P65F (ZS), голая

Головка блока цилиндра P65F (ZS), голая

Корпусная деталь для ремонта одноцилиндрового четырехтактного бензинового двигателя P65F (ZS) с воздушным охлаждением. Головка устанавливается в верхней части цилиндра, закрывает его и вместе с другими деталями формирует камеру сгорания. В ее конструкции предусмотрены зоны установки впускного и выпускного клапанов, каналы газообмена, отверстия для крепления и сопрягаемая плоскость со стороны цилиндра.

Исполнение «голая» подходит для ремонта, при котором головка нужна как отдельная основа без собранного клапанного механизма. Такой вариант выбирают, когда пригодные детали со старой головки планируется переставить после проверки либо когда клапаны, пружины и сопутствующие компоненты подбираются отдельно. Перед заказом необходимо решить, требуется именно голый корпус или полностью собранная головка: обе версии встречаются среди запчастей для P65F (ZS) и не являются взаимозаменяемыми по объему подготовительных работ.

Назначение и конструкция

Головка обеспечивает закрытие цилиндра со стороны камеры сгорания и служит базой для клапанной части газораспределения. Два посадочных места соответствуют впускному и выпускному клапанам двигателя с верхним расположением клапанов. От состояния сопрягаемой плоскости, седел, направляющих зон и каналов зависит герметичность камеры, правильное наполнение цилиндра и выпуск отработавших газов. Поэтому замена корпуса актуальна при трещинах, деформации плоскости, повреждении посадок клапанов, износе направляющих или дефектах резьбовых и крепежных участков, если восстановление прежней детали нецелесообразно.

Что проверить при подборе

• Модель двигателя: деталь предназначена для P65F (ZS); обозначение двигателя следует сверять полностью, поскольку близкие по названию моторы могут иметь другую геометрию.
• Вариант исполнения: это голая головка, а не головка с установленным клапанным механизмом.
• Сопряжение с цилиндром: сравните форму камеры, контур плоскости, расположение крепежных отверстий и каналов со снятой деталью.
• Клапанная часть: проверьте расположение двух клапанных посадок, направляющих и проходов под толкатели или штанги.
• Навесные соединения: сопоставьте конфигурацию впускного и выпускного каналов, а также места крепления сопрягаемых деталей.

Указание P65F само по себе не отменяет проверки модификации двигателя. При подборе надежнее ориентироваться на полное обозначение P65F (ZS) и фактическую геометрию прежней головки. Диаметр цилиндра семейства составляет 65 мм, однако размер поршневой группы нельзя использовать как единственный критерий: решающими остаются конфигурация корпуса, отверстия и расположение каналов.

Подготовка к установке

До сборки головку и переносимые компоненты очищают и осматривают. Проверяют состояние плоскости прилегания, седел и направляющих, соответствие клапанов, крепежа и прокладки конкретному двигателю. Сопрягаемые поверхности должны быть чистыми, без остатков прежнего уплотнения и механических повреждений. Для монтажа применяют подходящую прокладку головки, а крепеж затягивают в последовательности и с усилием, установленными производителем двигателя.

После сборки клапанного механизма регулируют тепловые зазоры по требованиям P65F (ZS), затем контролируют свободное движение деталей, герметичность соединений и работу двигателя. Если прежняя головка пострадала после перегрева или нарушения герметичности, одновременно проверяют плоскость цилиндра, состояние прокладки и причину неисправности. Такой подход помогает не только заменить поврежденный корпус, но и исключить повторное появление того же дефекта.
