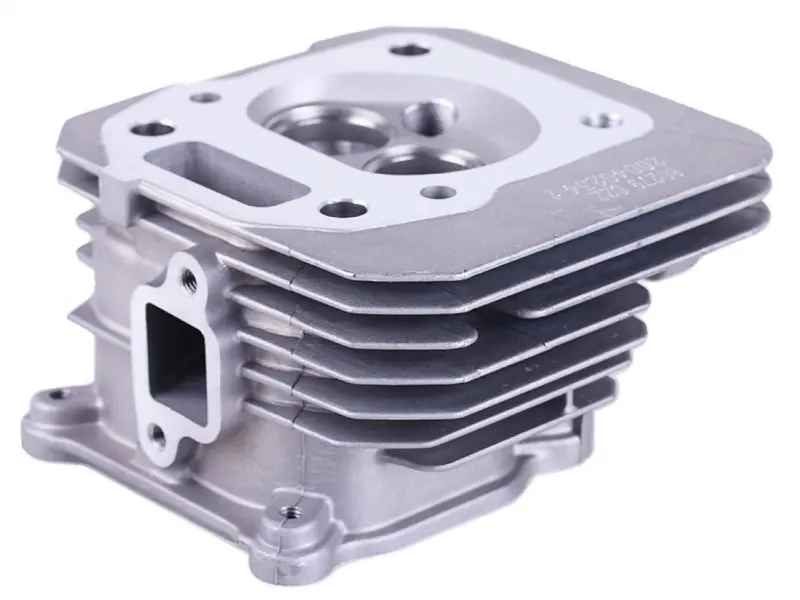

Головка цилиндра P70F, голая

Головка цилиндра для двигателя P70F

Голая головка цилиндра предназначена для ремонта одноцилиндрового четырехтактного бензинового двигателя P70F с воздушным охлаждением, применяемого на мотоблоках и культиваторах. Деталь устанавливается в верхней части цилиндра, закрывает его и образует верхнюю часть камеры сгорания. В ее корпусе размещаются зоны установки клапанов, а к наружным фланцам присоединяются компоненты впуска и выпуска.

Исполнение без установленной клапанной оснастки подходит для ремонта с индивидуальной комплектацией головки. Такой вариант выбирают, когда корпус старой детали поврежден, а клапаны, пружины, коромысла и другие пригодные компоненты газораспределения планируется проверить и использовать повторно либо подобрать отдельно. Перед сборкой необходимо оценить состояние всех переносимых деталей: их износ напрямую влияет на герметичность камеры сгорания и правильную работу клапанов.

Конструкция и назначение

Корпус изготовлен из алюминия и имеет наружное оребрение. Развитые ребра увеличивают площадь теплообмена с проходящим воздухом, что соответствует воздушной системе охлаждения двигателя P70F. На головке предусмотрены камера сгорания, посадочные зоны клапанов, крепежные отверстия и отдельные каналы впуска и выпуска. Плоская привалочная поверхность соединяется с цилиндром через соответствующую прокладку и при правильной затяжке обеспечивает плотность соединения.

• Совместимый двигатель: P70F/1P70F, бензиновый, одноцилиндровый, четырехтактный.
• Охлаждение: воздушное; корпус выполнен с охлаждающими ребрами.
• Диаметр цилиндра совместимого двигателя: 70 мм.
• Межцентровое расстояние крепления головки: 64 × 78 мм.
• Межцентровое расстояние крепления карбюратора: 42 мм.
• Межцентровое расстояние крепления глушителя: 44 мм.
• Общая высота: 74,5 мм.
• Масса головки: около 955 г.

Что проверить при выборе

Обозначения P70F и 1P70F являются основным ориентиром, но одной модели двигателя недостаточно для безошибочного подбора. У разных исполнений силовой установки могут отличаться корпусные детали и расположение присоединений. Сравните старую головку по межцентровым расстояниям основных креплений, общей высоте, форме камеры сгорания, расположению впускного и выпускного каналов, конфигурации привалочной плоскости и отверстий. Отдельно убедитесь, что применяемые клапанные компоненты, крышка и прокладка соответствуют выбранному корпусу.

Не следует подбирать эту головку только по мощности мотоблока или внешнему сходству. Для ремонта важна именно модификация двигателя P70F и совпадение геометрии соединений. Варианты P70F и P70F (ZS) представлены на рынке как отдельные позиции, поэтому перед сборкой нужно установить точное исполнение установленного мотора.

Рекомендации по установке

Монтаж выполняют на очищенную и проверенную поверхность цилиндра. До сборки контролируют плоскость прилегания, состояние резьбовых отверстий, посадочных мест клапанов и направляющих, а также отсутствие трещин и повреждений ребер. Для соединения применяют прокладку, соответствующую двигателю P70F. Крепеж затягивают равномерно в последовательности и с моментом, указанными изготовителем двигателя: перекос или неравномерная затяжка способны нарушить плотность стыка.

После комплектации головки необходимо отрегулировать клапанный механизм по требованиям конкретной версии двигателя. Замена корпуса актуальна при деформации привалочной поверхности, трещинах, повреждении креплений, сильном износе посадочных зон или неудовлетворительном состоянии каналов. Правильный подбор и профессиональная сборка помогают восстановить компрессию, нормальный газообмен и стабильную работу двигателя под нагрузкой.
