Головка цилиндра для дизельного двигателя 192D, голая

Головка цилиндра для дизельного двигателя 192D

Голая головка цилиндра предназначена для ремонта верхней части одноцилиндрового дизельного двигателя 192D с воздушным охлаждением. Она закрывает цилиндр, участвует в образовании камеры сгорания и служит корпусной основой для клапанного механизма. В головке расположены впускной и выпускной каналы, седла и направляющие клапанов. Исправное состояние этих поверхностей необходимо для сохранения компрессии, правильного газообмена и устойчивой работы двигателя под нагрузкой.

Исполнение «голая» означает, что головка поставляется без клапанов и клапанных пружин. Такой вариант подходит для капитального ремонта, когда корпус прежней головки поврежден, а необходимые детали механизма подбираются отдельно либо часть исправных компонентов переносится после дефектовки. Перед сборкой следует заранее определить полный перечень необходимых деталей: название «голая» нельзя воспринимать как обозначение готовой к установке головки в сборе.

Конструкция и основные параметры

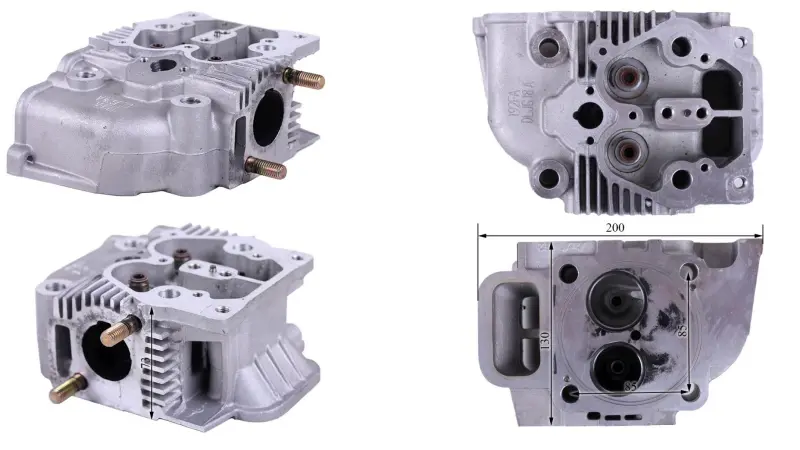

Корпус имеет развитое наружное оребрение, увеличивающее площадь теплообмена в двигателе с воздушным охлаждением. Посадочная плоскость сопрягается с цилиндром через соответствующую прокладку, а внутренняя геометрия формирует верхнюю часть камеры сгорания. Габариты головки составляют 200×130×73 мм. Диаметр направляющих клапанов — 7 мм, диаметры седел — 38 и 42 мм. Эти значения относятся к важным контрольным параметрам при подборе клапанов и проверке соответствия детали конкретной модификации мотора.

Что проверить при выборе

• Модель двигателя: головка рассчитана на дизельный двигатель 192D; обозначения 192F, 192N и другие похожие индексы не следует считать взаимозаменяемыми без проверки.
• Габариты корпуса: сравните размеры 200×130×73 мм со снятой головкой и доступным пространством на двигателе.
• Клапанная часть: проверьте диаметр направляющих 7 мм и размеры седел 38/42 мм относительно используемых клапанов.
• Посадочные точки: сопоставьте расположение крепежных отверстий, шпилек, каналов и плоскостей сопряжения со старой деталью.
• Требуемый состав сборки: подготовьте клапаны, пружины и остальные необходимые детали клапанного механизма отдельно.

Замена корпуса головки требуется при трещинах, деформации посадочной плоскости, повреждении резьбовых и крепежных зон, критическом износе направляющих либо седел. Такие дефекты способны нарушать прилегание клапанов и соединение с цилиндром, что проявляется снижением компрессии, затрудненным запуском, нестабильной работой и потерей тяги. Перед покупкой полезно провести дефектовку демонтированной детали: похожие симптомы также могут быть связаны с клапанами, прокладкой или цилиндро-поршневой группой.

Рекомендации по установке

Монтаж выполняют на очищенную и проверенную плоскость цилиндра с подходящей прокладкой головки. До сборки контролируют отсутствие повреждений на посадочных поверхностях, состояние клапанов, пружин и сопрягаемых деталей. Крепеж затягивают в последовательности и с моментом, указанными производителем двигателя 192D: произвольная или неравномерная затяжка может вызвать перекос корпуса и нарушение уплотнения.

После установки клапанного механизма необходимо выполнить предусмотренную для двигателя регулировку зазоров и убедиться в свободной работе деталей. Головка подходит для ремонта мотоблоков и другой техники, на которой фактически установлен дизельный двигатель 192D, однако окончательный подбор выполняют по модели мотора, размерам и конфигурации снятой детали.
