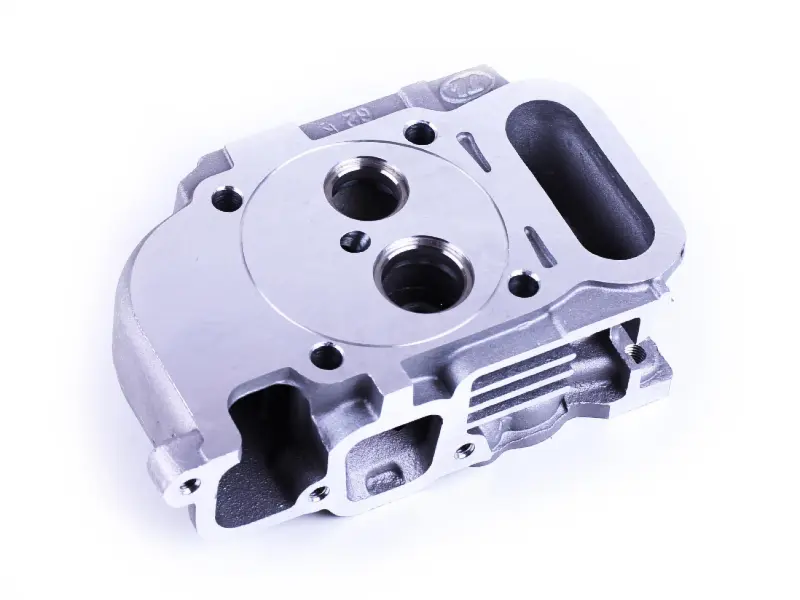

Головка цилиндра 170D для мотоблока, голая

Головка цилиндра 170D для мотоблока, голая

Корпус головки предназначен для ремонта одноцилиндрового дизельного двигателя 170D с воздушным охлаждением. Деталь устанавливается в верхней части цилиндра, закрывает его и участвует в образовании камеры сгорания. В корпусе предусмотрены два клапанных канала, посадочные зоны клапанов, отверстие под форсунку, крепежные отверстия и газовые каналы. Такое исполнение применяется при восстановлении двигателя, когда штатная головка получила повреждения, но навесные детали клапанного механизма подбираются или устанавливаются отдельно.

Назначение и особенности исполнения

Головка влияет на герметичность камеры сгорания, работу впускного и выпускного клапанов, отвод тепла и стабильность двигателя под нагрузкой. Ее привалочная плоскость сопрягается с цилиндром через соответствующую прокладку, а клапанные седла обеспечивают закрытие каналов во время тактов сжатия и сгорания. Нарушение геометрии плоскости, трещины, повреждение резьбы, износ посадочных зон или направляющих могут привести к падению компрессии, утечке газов, затрудненному запуску и нестабильной работе мотора.

Голое исполнение означает, что товар представляет собой основу головки для последующей сборки клапанного механизма. Это удобно при капитальном ремонте, если мастер планирует использовать пригодные детали прежнего механизма либо установить отдельно подобранные клапаны, пружины, тарелки, сухари, коромысла и другие сопрягаемые компоненты. Перед заказом этих деталей необходимо учитывать конкретную модификацию двигателя и фактическое состояние ранее использовавшихся компонентов. Головку в сборе и голый корпус нельзя считать взаимозаменяемыми вариантами комплектации.

Как проверить совместимость

Основной критерий подбора — обозначение двигателя 170D. Одного сходства внешней формы недостаточно: головки для близких серий могут различаться геометрией камеры сгорания, расположением отверстий, конфигурацией каналов и посадками клапанного механизма. До установки следует сопоставить новую деталь со снятой головкой и проверить схему крепления, форму привалочной поверхности, расположение клапанных отверстий, каналов впуска и выпуска, место форсунки, резьбовые соединения и сопряжение с крышкой.

• Модель двигателя: 170D; обозначение должно совпадать с модификацией установленного дизельного мотора.
• Исполнение: голый корпус, рассчитанный на отдельную сборку клапанного механизма.
• Конструкция: два клапанных отверстия, обработанная привалочная плоскость, крепежные точки и наружное оребрение для теплообмена.
• Назначение: ремонт двигателя мотоблока при повреждении или критическом износе штатной головки.

Подготовка и установка

Монтаж головки относится к точным моторным работам. Перед сборкой проверяют плоскость сопряжения, чистоту масляных и газовых каналов, состояние резьбы и отсутствие дефектов в нагруженных зонах. Седла, направляющие и клапаны должны соответствовать друг другу по посадке. При использовании ранее установленных компонентов их сначала дефектуют: детали с выраженным износом, деформацией или поврежденными рабочими поверхностями не переносят в новый корпус без восстановления.

Сборку выполняют с подходящей для двигателя 170D прокладкой и соблюдением предусмотренных производителем порядка и момента затяжки крепежа. После монтажа настраивают клапанные зазоры, проверяют свободное движение механизма, герметичность сопряжений и отсутствие контакта движущихся деталей. После первого запуска контролируют работу двигателя, посторонние звуки и следы утечки. Точный подбор компонентов и аккуратная сборка помогают восстановить компрессию, нормальный газообмен и устойчивую работу мотоблока без замены исправных деталей клапанного механизма.
