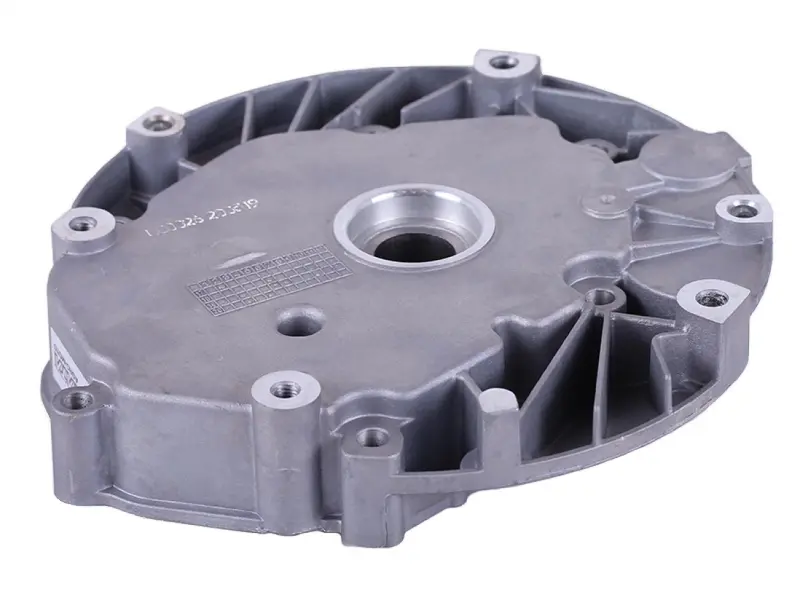

Крышка блока двигателя P70F (ZS) для мотоблока

Крышка блока двигателя P70F (ZS) для мотоблока

Корпусная деталь предназначена для ремонта бензинового одноцилиндрового двигателя P70F с воздушным охлаждением. Она закрывает боковую часть блока, отделяет внутренние механизмы от пыли, грязи и влаги, а также участвует в размещении опор коленчатого и распределительного валов. Крышку выбирают при повреждении штатной детали, износе посадочных зон или восстановлении разобранного двигателя.

Назначение и конструкция

Крышка является функциональной частью корпуса двигателя, поэтому от состояния ее плоскости, отверстий и обработанных посадок зависит правильное взаимное положение сопряженных деталей. В конструкции предусмотрены опоры для подшипников коленвала и распредвала, отверстия для маслозаливной горловины и слива масла, а также нижние точки крепления двигателя к основанию техники. Литой корпус из алюминиевого сплава дополнен наружными ребрами, крепежными бобышками и центральной обработанной посадкой.

Соединение крышки с блоком выполняется через подходящую прокладку. Ровный контур прилегания помогает закрыть корпус по всему периметру, а исправные посадочные места поддерживают заданное положение валов и подшипников. Трещины, деформация, поврежденная резьба или выработка в местах установки подшипников могут сопровождаться подтеканием масла, посторонним шумом, люфтом и перекосом сопряженных деталей. В таких случаях установка исправной крышки становится частью полноценного ремонта двигателя.

Что проверить перед выбором

Основной критерий совместимости — обозначение двигателя P70F (ZS). Подбирать крышку только по названию мотоблока недостаточно: на технике одной серии могут применяться разные моторы и варианты корпуса. До заказа следует сопоставить модель установленного двигателя, форму снятой крышки, контур соединения с блоком, расположение крепежных отверстий, нижних опор и технологических отверстий.

Габариты детали составляют 250 × 220 × 60 мм, масса — 1164 г. Эти параметры удобно использовать для предварительной проверки, однако они не заменяют сравнение посадочной геометрии. Особое внимание уделяют центральной посадке, местам размещения подшипников, числу и расположению крепежных точек, конфигурации ребер и контуру прокладки. Все перечисленные элементы должны соответствовать заменяемой крышке без доработки корпуса.

Рекомендации по установке

Перед монтажом двигатель разбирают в объеме, необходимом для безопасного доступа к крышке, после чего очищают сопрягаемую плоскость блока от загрязнений и остатков прежней прокладки. Одновременно проверяют состояние подшипников, уплотнений, резьбовых отверстий и крепежа: установка нового корпуса не устраняет износ связанных деталей. Для сборки используют прокладку, соответствующую конфигурации двигателя P70F, и соблюдают предусмотренную производителем последовательность затяжки креплений.

Крышку нельзя притягивать болтами для компенсации перекоса или несовпадения отверстий. Она должна устанавливаться на подготовленную плоскость без принудительного смещения. После сборки контролируют положение сопряженных деталей, отсутствие заеданий и состояние соединения при работе двигателя. Если ремонт затрагивает посадки валов или подшипников, установку целесообразно поручить специалисту по двигателям малой сельскохозяйственной техники.

Подтвержденные характеристики

• Назначение: крышка блока двигателя мотоблока.
• Совместимость: бензиновый двигатель P70F (ZS).
• Конфигурация двигателя: один цилиндр, четыре такта, воздушное охлаждение.
• Материал корпуса: литой алюминиевый сплав.
• Размер: 250 × 220 × 60 мм.
• Масса: 1164 г.

Деталь подходит для восстановления штатного корпуса при условии полного совпадения модели двигателя и всех посадочных точек. Точная проверка снятой крышки до разборки сокращает риск несовместимости и помогает заранее подготовить необходимые для сборки прокладки, уплотнения и крепеж.
