Крышка блока двигателя P65F (ZS) для мотоблока

Крышка блока двигателя P65F (ZS) для мотоблока

Корпусная деталь предназначена для ремонта бензинового двигателя P65F (ZS), применяемого на мотоблоках и культиваторах. Крышка закрывает соответствующую сторону блока и образует предусмотренные конструкцией посадочные зоны для сопряженных деталей. Ее устанавливают вместо поврежденной или деформированной штатной крышки, когда дальнейшая эксплуатация старой детали мешает правильно собрать двигатель.

Конструкция и основные параметры

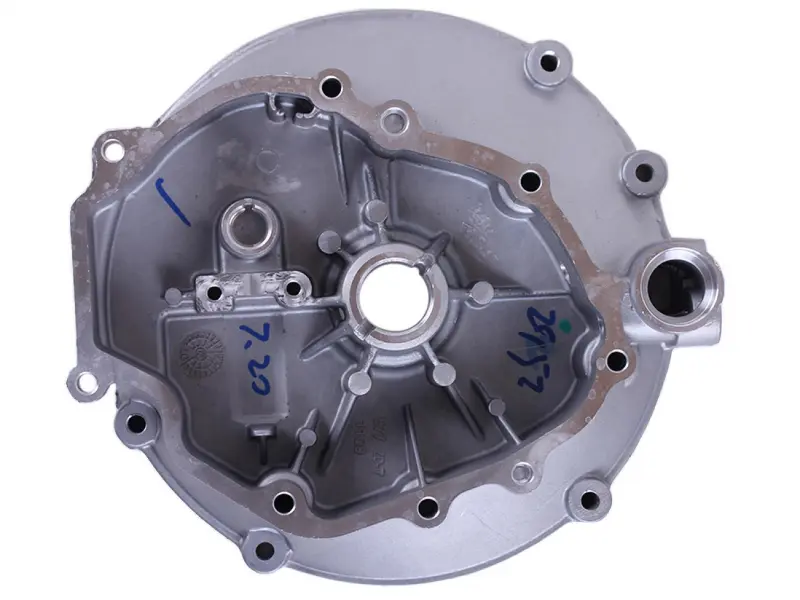

Крышка имеет сложный контур, центральное отверстие, несколько посадочных отверстий разного диаметра и точки крепления по периметру. На внутренней стороне расположены формованные ребра, повышающие жесткость корпусной детали. Общие размеры составляют 230 × 210 × 52 мм, масса — 817 г. Для внутренних отверстий указаны диаметры 37,5, 25, 14 и 26 мм. Эти параметры помогают отличить крышку от внешне похожих деталей для двигателей других серий.

Что проверить при подборе

• Модель двигателя. Деталь рассчитана на P65F (ZS); в профильных карточках эта серия также обозначается как 1P65F. Совпадения только по типу техники недостаточно, поскольку на мотоблоках одной категории могут применяться разные двигатели.
• Габаритный контур. Сопоставьте длину 230 мм, ширину 210 мм и высоту 52 мм со снятой крышкой. Особенно внимательно проверьте выступающую боковую часть и форму края, прилегающего к блоку.
• Посадочные отверстия. Сверьте их количество, расположение и диаметры 37,5/25/14/26 мм. Отверстия должны соответствовать сопряженным деталям без растачивания, смещения или принудительного совмещения.
• Схему крепления. Проверьте расположение всех отверстий по периметру, центральной посадки и дополнительных точек фиксации. Даже небольшое отличие указывает на другую модификацию корпуса.

Когда требуется замена крышки

Основанием для ремонта становятся трещины, деформация плоскости прилегания, повреждение края, разбитые посадки или дефекты крепежных отверстий. Такие повреждения могут появиться после удара, неправильной разборки, перекоса при затяжке либо продолжительной эксплуатации с ослабленным крепежом. Новую крышку выбирают до начала сборки, одновременно оценивая состояние сопряженных деталей, крепежа и уплотнения.

Рекомендации по установке

Перед монтажом очистите прилегающую поверхность блока от загрязнений и остатков старого уплотнения. Проверьте, чтобы на плоскостях не было задиров, а установочные и крепежные отверстия совмещались свободно. Крышку нельзя притягивать болтами для устранения несовпадения: сначала необходимо установить причину перекоса. Крепеж затягивают равномерно в последовательности и с усилием, предусмотренными документацией конкретного двигателя.

После сборки вал и связанные с крышкой детали должны перемещаться без подклинивания и постороннего сопротивления. Перед запуском двигателя проверяют правильность установки уплотнения, надежность крепежа и отсутствие утечек в зоне соединения. Точное сопоставление модели P65F (ZS), размеров, контура и схемы отверстий позволяет подобрать крышку для штатной сборки без переделки корпуса.
