Крышка блока двигателя 188D для мотоблока

Крышка блока дизельного двигателя 188D

Корпусная деталь предназначена для ремонта одноцилиндрового четырехтактного двигателя 188D с воздушным охлаждением. Крышка закрывает боковую часть картера, образует необходимые посадочные зоны и отделяет внутренние механизмы двигателя от внешней среды. Ее используют на мотоблоках, культиваторах и генераторных установках, оснащенных подходящей модификацией двигателя 188D.

Назначение и конструкция

Крышка участвует в точном взаимном расположении деталей внутри картера. В конструкции двигателя 188D с ней сопрягаются прокладка, опоры вращающихся деталей, уплотнение коленчатого вала, масляный канал и детали регулятора оборотов. Поэтому исправность корпуса, плоскости прилегания и посадочных отверстий влияет не только на закрытие картера, но и на правильную сборку обслуживаемой части двигателя.

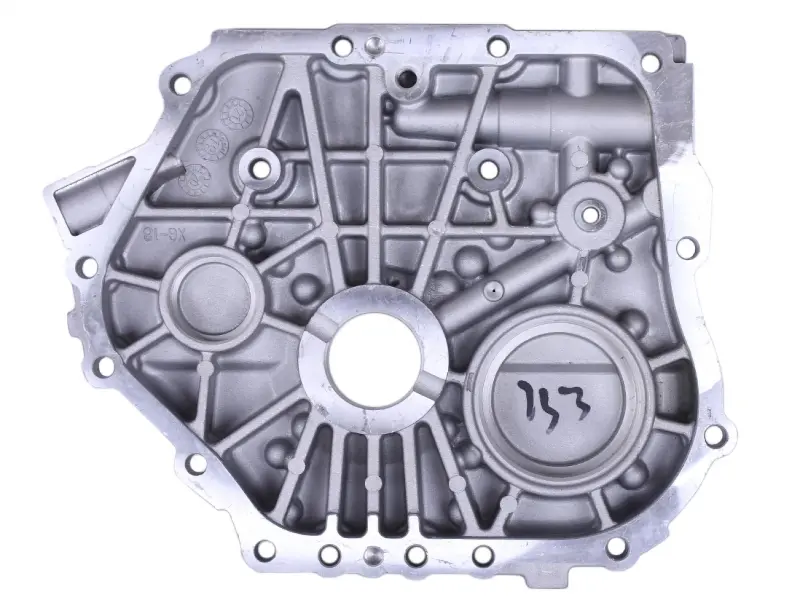

Деталь имеет развитую внутреннюю систему ребер, центральное отверстие, несколько обработанных круглых посадок и отверстия для крепления по периметру. Такая геометрия рассчитана на определенную компоновку 188D. Крышку выбирают как корпусную запчасть, а не как универсальную панель: сходный внешний контур у деталей для других серий двигателей не подтверждает взаимозаменяемость.

Подтвержденные параметры

• Совместимая серия двигателя: 188D.
• Тип двигателя: дизельный, четырехтактный, одноцилиндровый.
• Охлаждение: воздушное.
• Номинальная мощность двигателя: 11 л. с.
• Диаметр цилиндра двигателя: 88 мм.
• Габариты крышки: 325 × 255 × 41 мм.
• Указанные внутренние диаметры: 50, 29, 44, 40 и 72 мм.
• Масса: 2322 г.

Как проверить совместимость

Перед заказом сначала установите точное обозначение двигателя. Маркировки 188D, 188F и близкие по написанию серии нельзя считать автоматически взаимозаменяемыми: они могут относиться к разным типам и компоновкам моторов. Для этой крышки подтверждена именно дизельная серия 188D. Дополнительно сопоставьте старую деталь по длине, ширине и высоте, общему контуру, расположению крепежных отверстий, форме центрального проема и всем обработанным посадкам.

Набор внутренних диаметров следует проверять вместе с расположением соответствующих отверстий. Совпадение одного диаметра недостаточно, поскольку для правильной установки важны межосевые расстояния, положение направляющих, глубина посадок и конфигурация плоскости прилегания. Если двигатель ранее ремонтировался или на технике установлен мотор другой модификации, ориентируйтесь на фактическую конструкцию снятой крышки и блока.

Когда требуется замена

Установка новой крышки актуальна при трещине корпуса, деформации привалочной плоскости, повреждении крепежных отверстий или износе обработанных посадок. Поводом для разборки также могут быть следы масла в месте соединения, посторонний шум после прежнего ремонта либо обнаруженный перекос корпуса. До покупки необходимо определить причину неисправности: если проблема связана только с прокладкой или уплотнением, состояние самой крышки оценивают отдельно.

Рекомендации по установке

Монтаж выполняют на очищенный и проверенный блок двигателя. Перед сборкой удаляют остатки прежнего уплотнения, осматривают сопрягаемые плоскости, направляющие и резьбовые отверстия, а также проверяют состояние деталей, которые устанавливаются в посадки крышки. Корпус должен прилегать без качания и принудительного перекоса. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными технической документацией конкретного двигателя.

После сборки проверьте свободное вращение связанных механизмов, отсутствие заедания и герметичность соединения. Такой порядок помогает избежать повторной разборки и повреждения новых уплотнений. Крышка 188D подходит для планового восстановления двигателя и ремонта после механического повреждения корпуса, когда ее геометрия и все точки сопряжения точно соответствуют установленному мотору.
