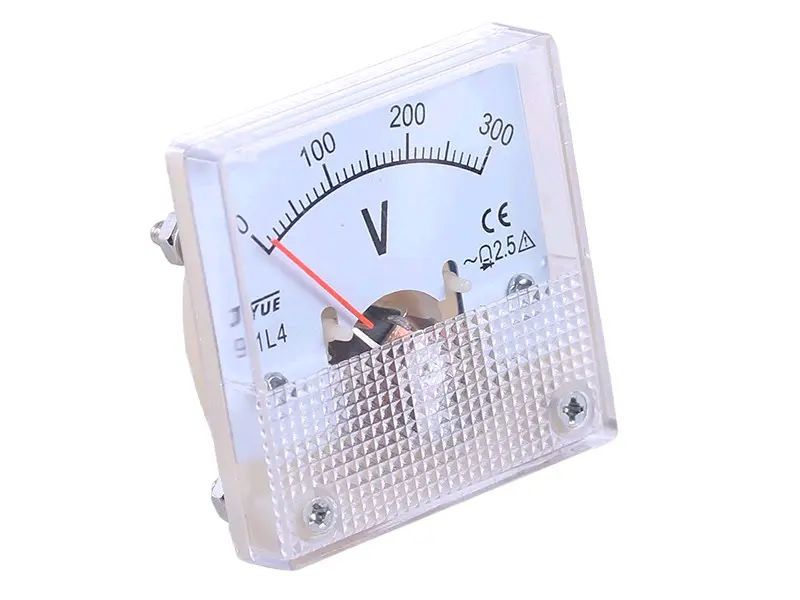

Аналоговый вольтметр GN 0–300 В для генератора 2–3,5 кВт

Аналоговый вольтметр GN 0–300 В для генератора 2–3,5 кВт

Панельный стрелочный прибор предназначен для контроля выходного напряжения генератора мощностью 2–3,5 кВт. Он устанавливается на панели управления и позволяет оператору следить за показаниями во время запуска, работы без нагрузки и подключения потребителей. Шкала рассчитана на диапазон от 0 до 300 В, поэтому рабочую область бытового генератора удобно оценивать непосредственно по положению стрелки.

Аналоговая индикация хорошо показывает не только текущее значение, но и направление изменений. Смещение стрелки относительно привычного положения помогает своевременно заметить снижение или повышение выходного напряжения и перейти к проверке режима работы генератора, нагрузки и соединений. Прибор не заменяет диагностику измерительным оборудованием, но обеспечивает постоянный визуальный контроль на штатной панели.

Конструкция и показания

• Стрелочный механизм отображает напряжение без меню, переключения режимов и цифровых обозначений.
• Шкала от 0 до 300 В имеет крупные отметки 100, 200 и 300 В, а промежуточные деления упрощают ориентировочную оценку показаний.
• Обозначение переменного напряжения на циферблате соответствует назначению прибора для генераторной установки.
• На шкале указан класс точности 2,5, который необходимо учитывать при сравнении показаний с контрольным измерителем.
• Квадратный корпус с прозрачной лицевой крышкой рассчитан на встраивание в панель и защищает циферблат со стрелочным механизмом от случайного касания.

Что проверить при подборе

Указание 2–3,5 кВт относится к типоразмерной группе генераторов, однако одной мощности недостаточно для уверенного выбора. Перед покупкой сопоставьте старый прибор с этой моделью по форме и габаритам лицевой части, размеру монтажного проема, глубине корпуса за панелью, способу фиксации и расположению выводов. Отдельно проверьте диапазон 0–300 В и наличие обозначения переменного напряжения. Приборы с похожим циферблатом могут отличаться посадкой или подключением, поэтому размеры снятой детали и схема конкретного генератора остаются основными ориентирами.

Если прежний вольтметр отсутствует, параметры места установки следует определять по панели и технической документации генератора. Корпус должен входить в предусмотренный проем без перекоса и чрезмерного усилия, а за панелью необходимо оставить достаточно места для выводов и проводов. Нельзя подрезать корпус прибора или деформировать крепления ради несовпадающей посадки.

Замена и проверка после установки

Основанием для замены служат повреждение прозрачной крышки, плохо читаемая шкала, заедание стрелки, отсутствие реакции либо нестабильные показания после проверки контактов и проводки генератора. Перед демонтажем оборудование полностью останавливают и исключают возможность случайного запуска. Расположение проводов желательно зафиксировать до отсоединения, а новый прибор подключать только по схеме соответствующей модели генератора.

После монтажа убедитесь, что корпус закреплен ровно, выводы не касаются соседних деталей, а провода не натянуты. Первую проверку выполняют при запуске без подключенных потребителей, затем наблюдают за стрелкой при допустимой нагрузке. Если показания заметно отличаются от контрольного измерения или стрелка ведет себя необычно, генератор следует остановить и проверить правильность подключения. Такой порядок помогает отличить неисправность индикатора от проблем с контактами, регулированием или режимом эксплуатации установки.
