Винт крышки понижающего редуктора 168F/170F (6,5/7 л.с.)

Винт крышки понижающего редуктора 168F/170F

Крепежная деталь предназначена для фиксации крышки понижающего редуктора на бензиновых двигателях серий 168F и 170F мощностью 6,5 и 7 л.с. Такой винт нужен при сборке редуктора после обслуживания, замене поврежденного крепежа или установке другой крышки. Он соединяет крышку с корпусом и помогает удерживать ее в предусмотренном конструкцией положении.

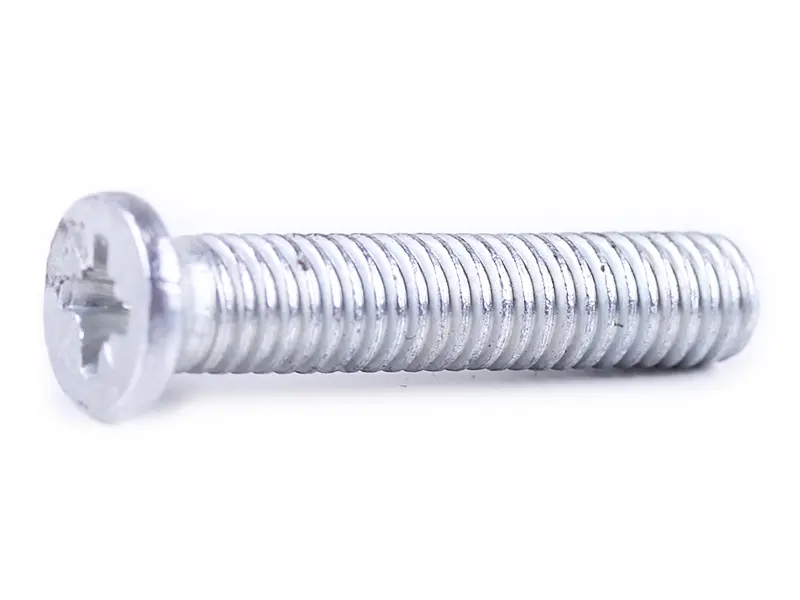

Деталь имеет резьбовой стержень и низкую округлую головку с крестообразным шлицем. Для работы с ней применяется подходящая крестовая отвертка или бита. Винт относится именно к креплению крышки понижающего редуктора: его не следует путать с болтами крышки блока двигателя, крепежом клапанной крышки и другими внешне похожими деталями семейства 168F/170F.

Что проверить перед выбором

Обозначения 168F и 170F определяют семейство двигателя, но сами по себе не заменяют проверку крепежа. На технике встречаются разные исполнения двигателей и редукторов, поэтому перед заказом желательно снять старый винт и сопоставить основные посадочные параметры.

• Назначение: крепление крышки понижающего редуктора к его корпусу.
• Серия двигателя: 168F или 170F; заявленный диапазон мощности — 6,5/7 л.с.
• Резьба: сравните наружный диаметр, шаг и длину резьбовой части со старой деталью.
• Головка: проверьте форму, диаметр и возможность свободно установить инструмент в месте монтажа.
• Посадка крышки: убедитесь, что винт относится к нужному отверстию и не упирается во внутренние детали редуктора.

Если прежний крепеж отсутствует, параметры следует определять по документации конкретного двигателя или по резьбовому отверстию крышки и корпуса. Нельзя подбирать длину только приблизительно: слишком короткий винт задействует недостаточную часть резьбы, а чрезмерно длинный может упереться в дно отверстия до прижатия крышки. Отличие шага резьбы также способно повредить посадочное место уже при первых оборотах.

Когда требуется замена

Новый винт устанавливают вместо детали с сорванным крестообразным шлицем, поврежденными витками, погнутым стержнем или деформированной головкой. Замена уместна и тогда, когда старый крепеж невозможно нормально затянуть либо выкрутить штатным инструментом. Повторное использование винта с испорченной резьбой повышает риск повреждения резьбового отверстия корпуса и усложняет последующее обслуживание редуктора.

Причину ослабления крышки нужно оценивать вместе с состоянием остальных мест крепления. Если отверстие уже повреждено, одной установки нового винта может быть недостаточно. Также проверяют целостность крышки, отсутствие загрязнений между сопрягаемыми поверхностями и правильное положение предусмотренного для этого редуктора уплотнения.

Рекомендации по установке

Монтаж выполняют на остановленной и остывшей технике. Перед сборкой очищают резьбовое отверстие и саму зону прилегания крышки, затем совмещают детали без перекоса. Винт сначала наживляют рукой на несколько оборотов: он должен идти по резьбе свободно, без закусывания и чрезмерного усилия. Если сопротивление появляется сразу, крепеж выкручивают и повторно проверяют совпадение резьбы и положение крышки.

Для затяжки используют инструмент, точно подходящий к крестообразному шлицу. Усилие выбирают по руководству к конкретному двигателю или редуктору, поскольку допустимый момент зависит не только от винта, но и от материала корпуса и состояния резьбового отверстия. После сборки проверяют равномерное прилегание крышки и отсутствие перекоса. Такой порядок помогает аккуратно восстановить штатное крепление понижающего редуктора при ремонте двигателя 168F или 170F.
