Вал коромысел двигателя 188D

Вал коромысел для дизельного двигателя 188D

Деталь предназначена для клапанного механизма одноцилиндрового четырехтактного дизельного двигателя 188D с воздушным охлаждением. Вал образует общую опору для коромысел впускного и выпускного клапанов, удерживает их в заданном положении и позволяет им поворачиваться при передаче движения от штанг к клапанам. Такая запчасть применяется при ремонте двигателей мотоблоков, культиваторов и генераторных установок соответствующей модификации.

Назначение в клапанном механизме

Во время работы двигателя коромысла совершают повторяющиеся качательные движения на опорных поверхностях вала. От состояния этой пары зависят положение коромысел, стабильность их хода и возможность правильно отрегулировать клапанные зазоры. Износ посадок постепенно увеличивает люфт: в верхней части двигателя появляется посторонний стук, коромысла получают лишнее боковое перемещение, а выполненная регулировка может быстрее уходить от установленного значения.

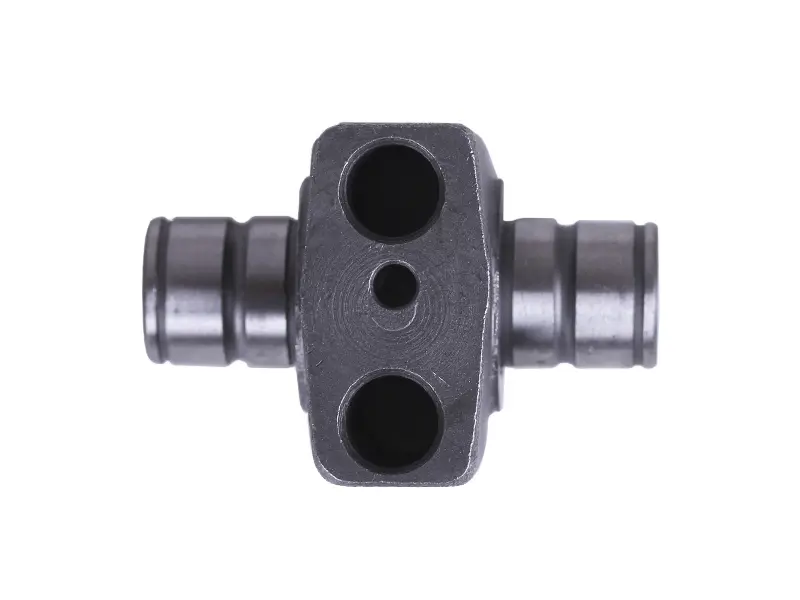

Вал имеет две симметричные цилиндрические опорные части по сторонам центрального корпуса. В корпусе предусмотрены два крупных отверстия и расположенное между ними отверстие меньшего диаметра. Такая конфигурация важна при подборе: положение отверстий, форма центральной части и размеры посадок должны соответствовать демонтированной детали и сопрягаемым компонентам головки цилиндра.

Подтвержденные параметры

• Модель двигателя: 188D.
• Тип двигателя: одноцилиндровый четырехтактный дизель с воздушным охлаждением.
• Наружный диаметр: 15 мм.
• Внутренний диаметр: 9 мм.
• Масса: 170 г.
• Место установки: клапанный механизм головки цилиндра.

Как проверить совместимость

Обозначение 188D является первым критерием выбора, однако перед заказом следует сопоставить новую деталь со старой по всей геометрии. Проверьте наружный и внутренний диаметры, длину цилиндрических участков, расстояние между уступами, ширину и форму центрального корпуса, количество и расположение отверстий. Отдельно сравните способ фиксации и посадку коромысел. Это особенно актуально для двигателей разных производителей и производственных серий, где запчасти с одинаковым обозначением могут различаться исполнением.

Если ремонт вызван стуком в зоне клапанной крышки, недостаточно оценить только состояние вала. Коромысла и их отверстия также работают в паре с его поверхностями. Заметная выработка, задиры, овальность отверстий коромысел или увеличенный зазор требуют комплексной проверки. Установка нового вала вместе с чрезмерно изношенными сопрягаемыми деталями может не устранить люфт и шум.

Установка и контроль после ремонта

Монтаж выполняют при разобранной верхней части клапанного механизма. Перед сборкой очищают посадочные поверхности, проверяют свободное перемещение коромысел без заеданий и убеждаются в правильной ориентации центрального корпуса и отверстий. Трущиеся поверхности при сборке смазывают моторным маслом, предусмотренным для двигателя. Крепеж затягивают в последовательности и с моментом, указанными в руководстве конкретной версии 188D.

После установки необходимо заново выставить зазоры впускного и выпускного клапанов по регламенту двигателя: прежние настройки после разборки считать действующими нельзя. До запуска следует вручную провернуть двигатель и убедиться, что коромысла движутся свободно, клапаны возвращаются в исходное положение, а детали не закусывает. Правильно подобранный и установленный вал восстанавливает устойчивую опору коромысел и нормальную кинематику клапанного привода.
