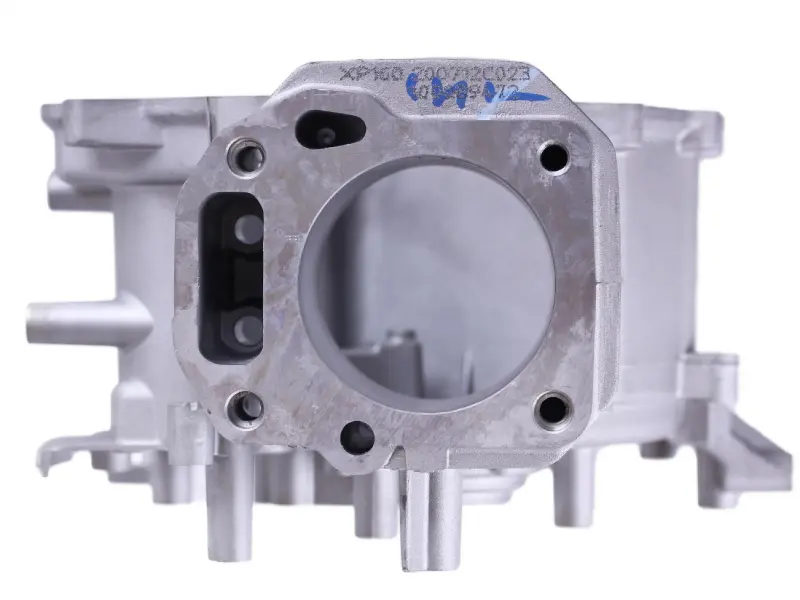

Блок двигателя P65F (ZS), Ø65 мм

Блок двигателя P65F (ZS), Ø65 мм

Корпусная деталь для капитального ремонта одноцилиндрового четырехтактного бензинового двигателя P65F с воздушным охлаждением. Блок образует основу мотора: на его обработанных поверхностях и посадочных местах размещаются цилиндро-поршневая группа, коленчатый вал, крышка картера и сопряженные детали. Такое решение подходит для восстановления двигателя, когда прежний корпус получил трещины, деформацию или повреждения, которые нельзя надежно устранить локальным ремонтом.

Назначение и параметры

Модель рассчитана на двигатель семейства P65F (ZS) с диаметром цилиндра 65 мм. Для этой версии двигателя также подтверждены одноцилиндровая компоновка, вертикальное расположение выходного вала и ход поршня 48 мм. Размер самого блока составляет 130 × 225 × 225 мм, масса — 1772 г. В характеристиках детали указаны внутренние диаметры 35/52 мм. Эти значения помогают сопоставить корпус с сопрягаемыми компонентами, но не заменяют проверку всех посадок перед сборкой.

Блок поставляется как основа для восстановления двигателя, поэтому при ремонте в него устанавливают исправные детали старого мотора либо отдельно подобранные компоненты. На корпусе предусмотрены обработанная плоскость под головку, цилиндрическое отверстие Ø65 мм, проемы и крепежные точки для сопряжения с другими частями двигателя. Окончательный набор необходимых прокладок, подшипников, уплотнений, крепежа и деталей цилиндро-поршневой группы определяется после разборки и дефектовки конкретного двигателя.

Как правильно подобрать блок

• Модель двигателя: сверяйте обозначение P65F или 1P65F и исполнение ZS. Похожие по внешнему виду корпуса других серий могут отличаться расположением отверстий и формой посадочных поверхностей.
• Диаметр цилиндра: для этой детали подтвержден размер 65 мм. Поршень, кольца, прокладка головки и остальные сопрягаемые компоненты должны соответствовать этому диаметру.
• Компоновка мотора: блок относится к одноцилиндровому бензиновому двигателю с воздушным охлаждением и вертикальным валом. Ориентация вала принципиальна при выборе корпуса.
• Геометрия сопряжений: сравните расположение крепежных отверстий, форму плоскости под головку, места установки крышки и конфигурацию наружных приливов со снятой деталью.
• Посадочные размеры: отдельно проверьте заявленные внутренние диаметры 35/52 мм и фактические размеры деталей, которые будут перенесены в новый корпус.

Установка и ремонт

Перед сборкой блок очищают от консервационных и технологических загрязнений, контролируют плоскости, резьбы и посадочные отверстия. Перенос деталей выполняют только после проверки коленчатого вала, цилиндро-поршневой группы и сопрягаемых компонентов: изношенные части могут свести результат ремонта на нет. Для герметичной сборки применяют подходящие прокладки и уплотнения, а крепеж затягивают в последовательности и с моментом, установленными для двигателя P65F.

После монтажа необходимо убедиться, что коленчатый вал вращается без заеданий, подвижные детали не имеют перекоса, а соединения картера и головки собраны равномерно. Блок P65F Ø65 мм подходит для ремонта мотоблоков, культиваторов и другой техники, оснащенной соответствующим двигателем. Выбирать его следует по модели и конструкции установленного мотора, а не только по мощности техники или общему сходству корпуса.
