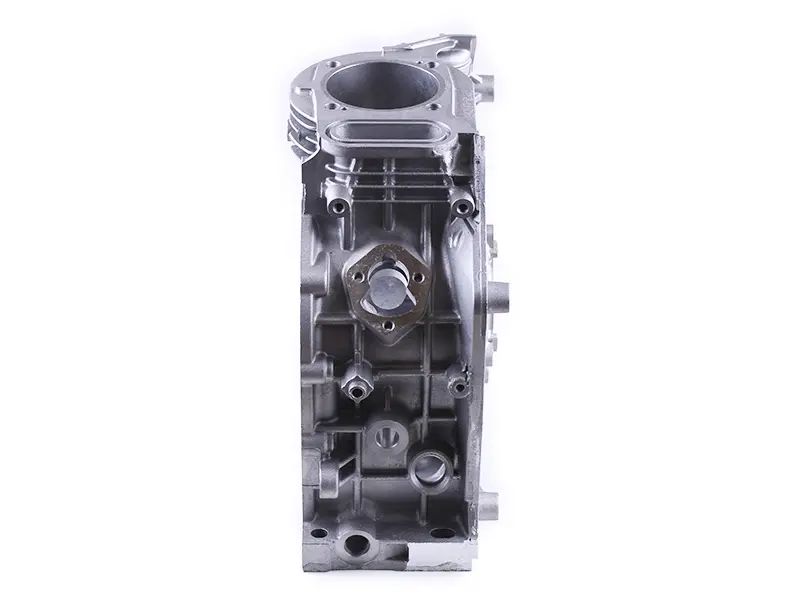

Блок двигателя для мотоблока 170D, Ø70 мм

Блок двигателя для мотоблока 170D, Ø70 мм

Корпусная деталь предназначена для ремонта одноцилиндрового четырехтактного дизельного двигателя 170D с воздушным охлаждением. Номинальный диаметр цилиндра — 70 мм. Блок образует основу двигателя: в нем расположены цилиндр и посадочные места механизмов, а наружные плоскости и точки крепления служат для присоединения головки цилиндра, крышек и других деталей мотора. От состояния этих поверхностей зависит правильное взаимное положение собираемых компонентов.

Замена блока требуется при повреждении корпуса, деформации, критическом износе цилиндра или посадочных мест, сорванной резьбе и дефектах привалочных плоскостей, которые нельзя надежно устранить в рамках обычного ремонта. Такие неисправности могут сопровождаться люфтом, перекосом сопряженных деталей, посторонним шумом, нарушением герметичности и ускоренным износом двигателя. Новый корпус позволяет восстановить геометрию основы мотора, если остальные компоненты исправны и правильно подобраны.

Что учитывать при подборе

• Модель двигателя: блок рассчитан на дизельный двигатель 170D. Похожие обозначения 170F и P70F относятся к другим вариантам моторов, поэтому совпадения только по числу 170 или диаметру недостаточно.
• Диаметр цилиндра: номинальное значение составляет 70 мм. Его необходимо сопоставить с поршневой группой и фактическими размерами деталей, которые будут установлены при сборке.
• Посадочные места: сравните расположение отверстий, резьбовых точек, шпилек, опор под валы и подшипники, а также форму боковых плоскостей со старым корпусом.
• Сопрягаемые поверхности: должны совпасть контуры соединений с головкой цилиндра, крышкой картера и навесными механизмами конкретной версии двигателя.
• Система охлаждения: наружные ребра увеличивают площадь теплоотдачи и работают в составе воздушного охлаждения двигателя. При монтаже их следует оставить открытыми для свободного обдува.

Обозначение 170D и диаметр 70 мм являются основными исходными параметрами, но окончательный выбор делают по совокупности размеров. Перед заказом полезно измерить цилиндр, подшипниковые посадки и контрольные расстояния между крепежными отверстиями на демонтированном блоке. Такой подход особенно важен, если двигатель ранее ремонтировался, техника комплектовалась мотором другой модификации или происхождение установленного агрегата неизвестно.

Подготовка и установка

Монтаж блока выполняют при полной разборке двигателя. До сборки проверяют плоскости прилегания, состояние резьбы, отверстий и всех мест установки внутренних деталей. Переносимые со старого двигателя компоненты очищают, измеряют и оценивают отдельно: исправный корпус не компенсирует износ поршня, коленчатого вала, подшипников или деталей газораспределения. Прокладки, уплотнения и крепеж подбирают под фактическую конфигурацию двигателя и состояние соединений.

При сборке важно соблюдать чистоту посадочных поверхностей, правильное положение деталей и предусмотренную для двигателя последовательность затяжки крепежа. После установки контролируют свободное вращение механизмов, отсутствие перекоса и герметичность соединений. Если для проверки геометрии или подбора сопряженных компонентов нет измерительного инструмента, установку стоит поручить мотористу: блок задает взаимное расположение основных деталей, поэтому ошибки на этом этапе отражаются на дальнейшем ресурсе всего двигателя.

Блок 170D Ø70 мм подходит для восстановления соответствующего дизельного мотора мотоблока после повреждения его основной корпусной части. Перед покупкой сопоставьте модель, диаметр цилиндра, конфигурацию креплений и все ответственные посадки с разобранным двигателем.
