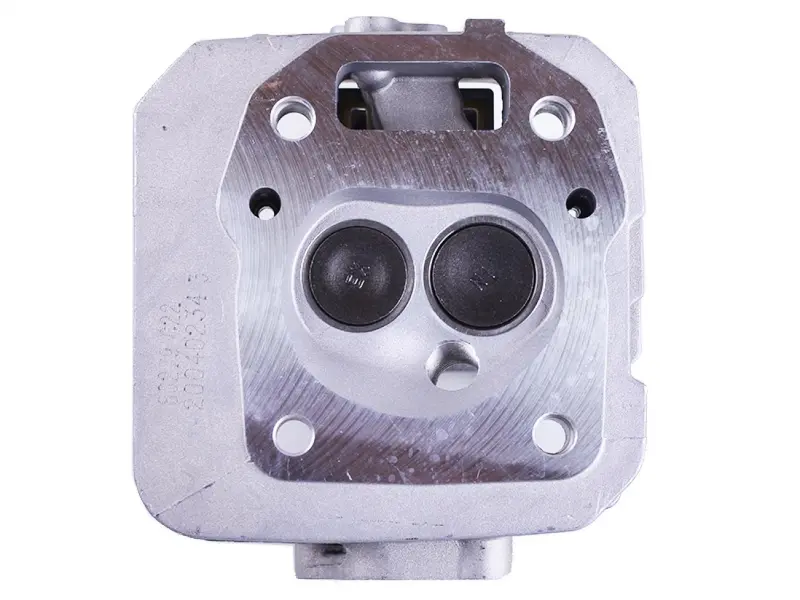

Головка цилиндра P70F в сборе AMG

Головка цилиндра P70F в сборе AMG

Предназначена для ремонта одноцилиндрового четырехтактного бензинового двигателя P70F с воздушным охлаждением, применяемого на мотоблоках и культиваторах. Деталь закрывает цилиндр сверху, образует верхнюю часть камеры сгорания и служит основанием для клапанного механизма. Исполнение в сборе подходит для случаев, когда требуется заменить не только корпус головки, но и связанные с ним детали газораспределения.

Назначение и устройство

Головка обеспечивает герметичное соединение с цилиндром через прокладку и создает условия для сжатия топливовоздушной смеси. Размещенные в ней впускной и выпускной клапаны управляют наполнением цилиндра и отводом отработавших газов. От состояния посадочной плоскости, клапанов, седел и направляющих зависят компрессия, запуск двигателя и устойчивость его работы под нагрузкой.

Конструкция в сборе отличается от голой головки наличием установленного клапанного механизма. В такой конфигурации головка является основой для клапанов с пружинами и фиксирующими тарелками, коромысел и направляющей пластины. Это сокращает количество деталей, которые приходится переносить со старой головки во время ремонта. Перед монтажом все равно необходимо проверить свободное движение компонентов, состояние контактных поверхностей и клапанные зазоры.

Как правильно подобрать

Основной критерий совместимости — обозначение двигателя P70F. Для этой модификации указываются диаметр цилиндра 70 мм, межцентровое расстояние крепления глушителя 44 мм, крепления головки 64/78 мм и крепления карбюратора 42 мм. Эти параметры следует сопоставить с демонтированной деталью и посадочными местами двигателя до начала установки.

• Модель двигателя: P70F без дополнительного обозначения ZS.
• Тип двигателя: одноцилиндровый четырехтактный бензиновый, с воздушным охлаждением.
• Исполнение: головка с установленными деталями клапанного механизма, а не голый корпус.
• Контрольные размеры: расстояния между креплениями головки, карбюратора и глушителя.
• Дополнительная проверка: расположение впускного и выпускного каналов, форма посадочной плоскости и конфигурация крепежных отверстий.

Версии P70F и P70F (ZS) представлены как отдельные товарные модификации. Совпадения только названия техники или заявленной мощности мотоблока недостаточно: двигатель одной машины мог выпускаться в нескольких вариантах. При подборе ориентируются на модель самого двигателя и геометрию снятой головки.

Когда требуется замена

Основанием для замены могут стать трещины корпуса, деформация прилегающей плоскости, повреждение резьбовых соединений, износ клапанных седел или направляющих. Такие неисправности способны привести к снижению компрессии, затрудненному запуску, нестабильной работе и нарушению газообмена. Перед решением о замене следует исключить дефект прокладки и проверить состояние цилиндра, поршневой группы и клапанного механизма.

Установка и обслуживание

Монтаж выполняют на очищенную и проверенную плоскость цилиндра с подходящей прокладкой. Остатки старого уплотнения и загрязнения не должны оставаться между сопрягаемыми поверхностями. Крепеж затягивают равномерно, в последовательности и с моментом, предусмотренными документацией двигателя P70F. Чрезмерная или неравномерная затяжка может деформировать плоскость и нарушить герметичность соединения.

После установки присоединяют впускной и выпускной узлы, проверяют работу коромысел и регулируют тепловые зазоры клапанов по требованиям конкретной версии двигателя. Перед первым запуском убеждаются, что механизм перемещается без заеданий, а соединения остаются плотными. Такой порядок помогает корректно восстановить компрессию и нормальный газообмен двигателя после ремонта.
