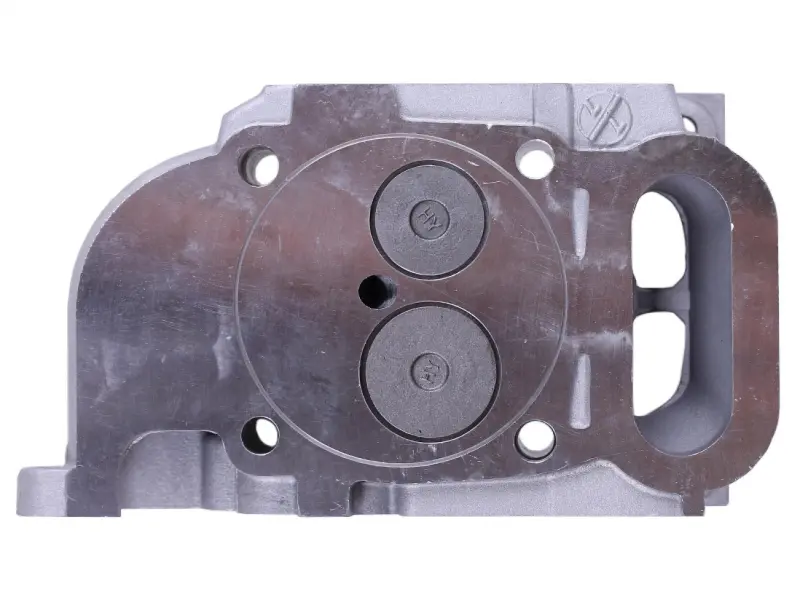

Головка цилиндра двигателя 173D в сборе

Головка цилиндра двигателя 173D в сборе

Головка цилиндра предназначена для ремонта двигателя 173D, применяемого на мотоблочной технике. Она устанавливается в верхней части цилиндра, закрывает его и формирует камеру сгорания. В конструкции предусмотрены впускной и выпускной клапаны: через один канал в цилиндр поступает воздух, через другой отводятся отработавшие газы. Исправное состояние головки, клапанов и сопрягаемых поверхностей необходимо для герметичности камеры, нормального сжатия и устойчивой работы двигателя под нагрузкой.

Исполнение в сборе удобно при ремонте, когда недостаточно заменить отдельный клапан или восстановить посадочное место. Такой вариант позволяет заменить головку вместе с установленными клапанными деталями, сократив количество операций по сборке самой головки. При этом перед монтажом нужно проверить фактический состав изделия: навесные детали, прокладки и крепеж не следует считать включенными, если они не перечислены отдельно.

Когда требуется замена

Проверка головки необходима при снижении компрессии, затрудненном запуске, нестабильной работе мотора, прорыве газов в зоне соединения с цилиндром или нарушении работы клапанов. Причиной ремонта могут быть трещины, деформация привалочной плоскости, повреждение камеры сгорания, износ направляющих либо седел клапанов. Решение о замене принимают после разборки и дефектовки: похожие симптомы также могут быть связаны с прокладкой, поршневой группой, топливной аппаратурой или неправильной регулировкой клапанных зазоров.

Как проверить совместимость

Основной ориентир для подбора — обозначение двигателя 173D. Одного упоминания мотоблока недостаточно, поскольку техника разных марок может комплектоваться различными двигателями и модификациями. Перед заказом сопоставьте новую головку со снятой деталью и проверьте:

• точное обозначение и исполнение установленного двигателя;
• форму камеры сгорания и расположение впускного и выпускного каналов;
• число, положение и взаимное расстояние крепежных отверстий;
• расположение отверстий и каналов на привалочной поверхности;
• места присоединения впускных и выпускных деталей;
• конфигурацию клапанного механизма и сопряжение с его приводом.

Сравнение проводят по совокупности признаков. Совпадение внешних очертаний без проверки креплений, каналов и клапанного механизма не подтверждает взаимозаменяемость. Особенно внимательно следует подбирать деталь для двигателя, который ранее ремонтировался или устанавливался на технику вместо штатного мотора.

Монтаж и подготовка двигателя

Установку выполняют на очищенную сопрягаемую поверхность цилиндра. Старую прокладку повторно не используют, если она повреждена, обжата или потеряла форму; подходящую прокладку подбирают для конкретного исполнения двигателя. До сборки проверяют плоскость прилегания, состояние резьбы и шпилек, свободное перемещение клапанов, а также отсутствие загрязнений в каналах. Крепеж затягивают равномерно в последовательности и с усилием, предусмотренными руководством двигателя 173D.

После монтажа необходимо отрегулировать клапанные зазоры по требованиям производителя двигателя, проверить герметичность соединений и убедиться, что привод клапанов работает без заеданий. Первый запуск проводят с контролем посторонних звуков и утечек. Правильный подбор, чистая сборка и соблюдение регулировок позволяют восстановить герметичность верхней части цилиндра и штатную работу газообмена.
