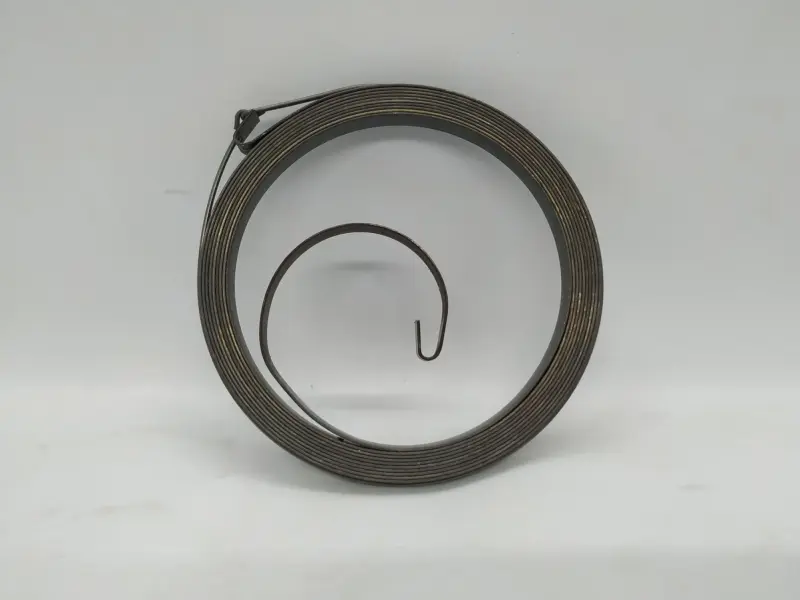

Пружина ручного стартера 178F/186F (6/9 л.с.) TD-3

Пружина ручного стартера 178F/186F TD-3

Плоская спиральная пружина предназначена для ремонта ручного возвратного стартера дизельных двигателей 178F и 186F, применяемых на мотоблоках и другой технике с соответствующим мотором. Она устанавливается внутри стартерного корпуса и взаимодействует с катушкой пускового шнура. После запуска пружина возвращает катушку в исходное положение, благодаря чему шнур втягивается в корпус и стартер снова готов к следующему рывку.

Деталь нужна в тех случаях, когда исправны корпус, катушка, рукоятка и остальные части стартера, но шнур перестал возвращаться, втягивается не полностью либо остается провисшим. Причиной такого поведения может быть потеря натяга, деформация спирали, повреждение одного из загнутых концов или выход пружины из предусмотренного зацепления. Замена одной пружины позволяет восстановить возвратный механизм без приобретения стартера в сборе, если остальные его детали не имеют критического износа.

Назначение и конструкция

Пружина свернута в плоскую многовитковую спираль. Наружный и внутренний концы имеют загибы для фиксации в деталях стартера. При вытягивании пускового шнура катушка поворачивается и закручивает спираль, накапливая механическое усилие. Когда рукоятку отпускают, пружина раскручивается в обратном направлении и возвращает катушку вместе со шнуром. Поэтому для нормальной работы важны целая форма витков, надежное зацепление обоих концов и правильно заданный предварительный натяг.

Пружина относится именно к ручному возвратному стартеру. Она не заменяет катушку, шнур, рукоятку, пусковые собачки или корпус. Перед покупкой стоит разобрать неисправный стартер и определить причину поломки: если повреждены посадочные места, треснула катушка или изношен механизм зацепления, одной новой пружины для полноценного ремонта может быть недостаточно.

Что проверить при подборе

• Модель двигателя: заявленная применяемость — дизельные двигатели 178F и 186F, соответствующие обозначениям 6 и 9 л.с. в названии позиции.
• Тип стартера: необходим ручной возвратный механизм с плоской спиральной пружиной, а не пружинный редукторный стартер в сборе.
• Геометрия детали: сравните наружный диаметр свернутой пружины, ширину ленты, количество и направление витков со старой деталью.
• Форма концов: внутренний и наружный загибы должны соответствовать пазам катушки и корпуса конкретного стартера.
• Исполнение корпуса: у двигателей одной серии встречаются разные варианты пусковых механизмов, поэтому одного обозначения двигателя не всегда достаточно.

Обозначение TD-3 помогает различать исполнение позиции, однако решающими критериями остаются устройство установленного стартера и геометрия снятой пружины. Особенно внимательно следует сравнить направление навивки и форму зацепов: при несовпадении деталь нельзя правильно закрепить и натянуть.

Установка и проверка после ремонта

Монтаж выполняют после снятия стартера с двигателя и разборки его корпуса. Пружину размещают в предусмотренной полости без резких перегибов, фиксируют ее концы в соответствующих пазах, устанавливают катушку и создают предварительный натяг в направлении возврата шнура. Конкретное число оборотов зависит от конструкции стартера, поэтому ориентироваться следует на свободный ход катушки и полное втягивание шнура без жесткого упора.

До установки стартера на двигатель полезно несколько раз плавно вытянуть и отпустить рукоятку. Шнур должен возвращаться внутрь равномерно, катушка — вращаться без закусывания, а пружина — оставаться в зацеплении. Если возврат слишком слабый, проверяют натяг; если катушка упирается до полного вытягивания шнура, натяг или укладку необходимо скорректировать. Такая проверка помогает закончить ремонт аккуратно и не перегружать новую пружину при первом запуске.
