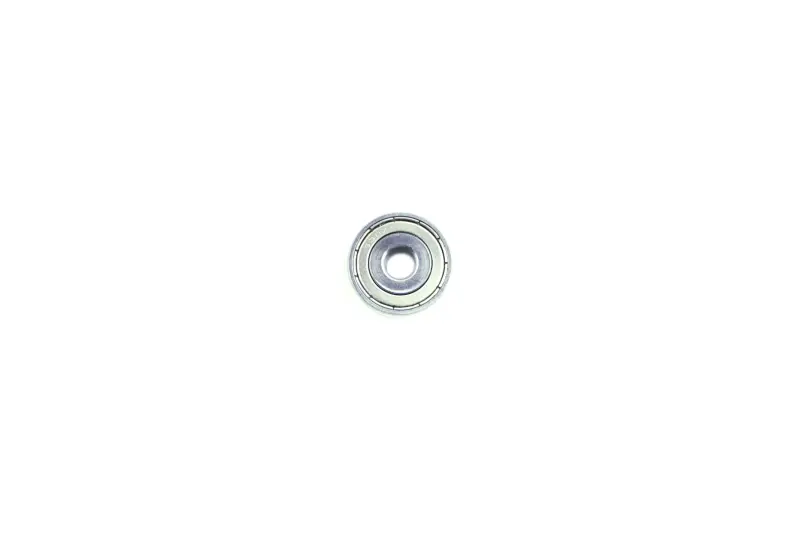

Подшипник вторичного вала редуктора 638-ZZ 8x28x9 для Yamaha JOG 3KJ ST

Подшипник вторичного вала редуктора 638-ZZ для Yamaha JOG 3KJ

Подшипник типоразмера 638-ZZ предназначен для опоры вторичного вала трансмиссии скутера Yamaha JOG модификации 3KJ. Он обеспечивает вращение вала с малым сопротивлением, воспринимает радиальную нагрузку и помогает сохранять правильное положение сопряженных деталей редуктора. Это важная позиция для ремонта трансмиссии, когда штатный подшипник начал шуметь, получил люфт или перестал вращаться плавно.

Размеры детали составляют 8x28x9 мм: внутренний диаметр — 8 мм, наружный — 28 мм, ширина — 9 мм. Подшипник имеет однорядную радиальную шариковую конструкцию. Суффикс ZZ обозначает металлические защитные шайбы с двух сторон. Они закрывают внутреннюю полость, помогают удерживать заложенную смазку и ограничивают попадание посторонних частиц при эксплуатации. Такая конструкция не требует разборки подшипника перед обычной установкой.

Что проверить при подборе

Основными критериями выбора служат обозначение 638-ZZ, три установочных размера и модификация скутера. Перед заказом следует измерить снятый подшипник и сопоставить диаметр посадочного участка вала, диаметр гнезда и доступную ширину. Все три значения должны совпасть: одинакового внутреннего диаметра недостаточно, если наружная обойма или ширина отличаются. Применяемость заявлена для Yamaha JOG 3KJ; для других поколений JOG и внешне похожих трансмиссий совместимость необходимо определять по фактическим размерам штатной детали и устройству конкретного агрегата.

• Типоразмер: 638-ZZ.
• Внутренний диаметр: 8 мм — параметр посадки на вал.
• Наружный диаметр: 28 мм — параметр посадки в корпусное гнездо.
• Ширина: 9 мм — влияет на положение подшипника и соседних деталей после сборки.
• Конструкция: однорядный радиальный шариковый подшипник с двумя металлическими защитными шайбами.
• Назначение: опора вторичного вала трансмиссии Yamaha JOG 3KJ.

Замена и установка

Поводом проверить эту деталь становятся нарастающий гул со стороны трансмиссии, неравномерный шум при вращении, ощутимый радиальный люфт, заедание или шероховатый ход снятого подшипника. Такие симптомы нужно оценивать вместе с состоянием вала, посадочного гнезда, шестерен и остальных опор: установка новой детали не устранит люфт, вызванный износом сопряженной поверхности. Демонтированный подшипник удобно использовать как образец для окончательной проверки размеров.

Перед монтажом посадочные поверхности очищают и осматривают на наличие задиров, коррозии и выработки. Подшипник устанавливают ровно, без перекоса. Усилие прикладывают к той обойме, которая садится с натягом: при монтаже на вал нагружают внутреннюю обойму, а при запрессовке в корпус — наружную. Нельзя передавать монтажное усилие через шарики, поскольку это способно повредить дорожки качения еще до начала эксплуатации. Прямые удары по подшипнику также недопустимы; для посадки используют подходящую оправку или пресс.

После сборки вал должен вращаться свободно, без подклинивания и постороннего шума. До окончательного закрытия корпуса следует убедиться, что подшипник полностью занял предусмотренное положение, а соседние детали установлены в правильной последовательности. Точный выбор по обозначению 638-ZZ, размерам 8x28x9 мм и модификации Yamaha JOG 3KJ позволяет восстановить штатную опору вторичного вала без подбора приблизительно похожей детали.
