Правый блок ручки газа с кнопкой электростартера Active

Правый блок ручки газа с кнопкой электростартера Active

Компактный блок устанавливается с правой стороны руля мопеда Active и объединяет корпус крепления ручки газа с кнопкой запуска двигателя. Такая деталь нужна при восстановлении штатного управления после повреждения корпуса, износа кнопки, нарушения контакта или ремонта проводки возле руля. Кнопка находится рядом с правой рукояткой, поэтому команду электростартеру можно подавать большим пальцем, не меняя привычного положения руки.

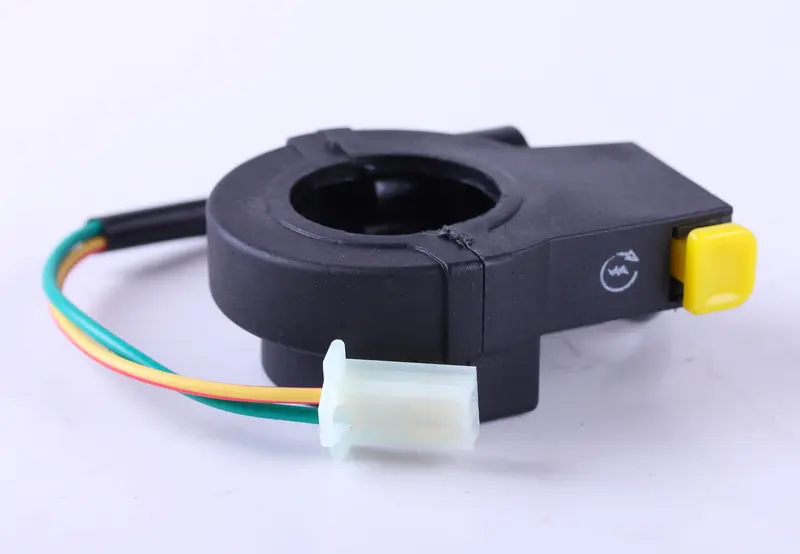

Корпус выполнен в разъемной форме и охватывает руль в зоне ручки газа. В нем предусмотрено место для работы троса газа, а наружная желтая клавиша отвечает за включение электростартера. От блока выведен короткий жгут с разъемом для подключения к проводке мопеда. Деталь не заменяет полноценный многофункциональный пульт света и указателей поворота: ее назначение связано с правой ручкой газа и кнопкой запуска. Это особенно важно учитывать, если на мопеде ранее был установлен другой вариант правого блока.

Что проверить при подборе

• Сторону установки. Этот корпус предназначен для правой части руля, где расположена ручка управления газом.
• Конфигурацию старой детали. Сопоставьте форму корпуса, положение кнопки, способ разъединения половин и направление выхода проводов.
• Работу с тросом газа. Проверьте расположение входа троса и внутренних направляющих: ручка после сборки должна свободно поворачиваться и возвращаться без заеданий.
• Разъем подключения. Форма штекера, расположение контактов и назначение проводов должны соответствовать проводке конкретной версии мопеда Active.
• Посадку на руле. До монтажа сравните внутреннюю часть корпуса и крепежные точки со снятым блоком, поскольку внешне похожие детали могут отличаться исполнением.

Когда требуется замена

Установка нового блока актуальна, если пусковая кнопка нажимается с усилием, западает, имеет нестабильный контакт либо перестала подавать команду стартеру. Основанием для замены также служат трещины корпуса, поврежденное крепление, пережатый жгут или неисправный разъем. Если стартер не реагирует, перед монтажом стоит отдельно проверить аккумулятор, пусковое реле, сам стартер и соединения проводки: новый корпус устраняет неисправность кнопки и ее проводов, но не исправляет неполадки других компонентов системы запуска.

Установка и проверка

Перед работой отключают питание мопеда и освобождают правую часть руля. Старый блок снимают так, чтобы сохранить правильную прокладку троса и жгута в качестве ориентира. После установки половины корпуса должны соединиться ровно, без перекоса и чрезмерного зажима ручки. Провод прокладывают с запасом для поворота руля, вдали от острых кромок, горячих деталей и мест, где его может пережать облицовка.

Подключать блок следует по схеме конкретного мопеда, а не только по цветам проводов. Если штекер или расположение контактов отличаются, сначала определяют назначение выводов и проверяют совместимость. После сборки контролируют свободный ход ручки газа при прямом руле и в крайних положениях, надежность крепления корпуса и срабатывание электростартера. Такой порядок помогает установить деталь без натяжения троса и жгута и сохранить удобное управление запуском с правой рукоятки.
