Ось коромысел для мотоблока 190N (без корпуса)

Ось коромысел для мотоблока 190N

Ось коромысел предназначена для ремонта газораспределительного механизма дизельного двигателя 190N. Она служит опорой для клапанных коромысел, удерживает их в рабочем положении и участвует в передаче движения в приводе клапанов. Деталь заменяют при заметной выработке прежней оси, повреждении посадочных поверхностей или появлении люфта, из-за которого коромысла теряют устойчивое положение.

Запчасть применяется в одноцилиндровых четырехтактных дизельных двигателях 190N с водяным охлаждением мощностью 10 л. с. Такие двигатели устанавливаются на мотоблоки и мототракторы. Деталь поставляется без корпуса: это исполнение подходит для адресной замены оси, если корпус и остальные элементы клапанного механизма пригодны к дальнейшей работе либо приобретаются отдельно.

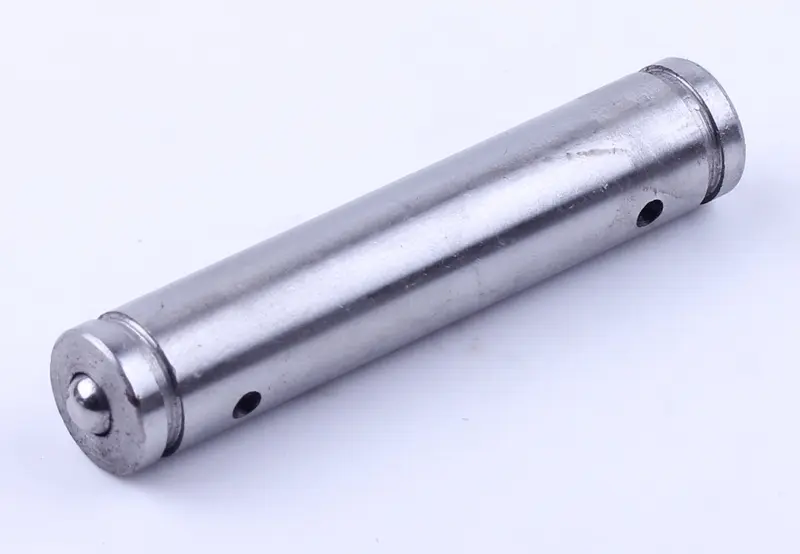

Ось имеет цилиндрическую форму и отверстия для установки в механизме. Ее длина составляет 72 мм, диаметр — 14 мм. Перед покупкой обязательно сравните эти размеры с демонтированной деталью, а также проверьте расположение отверстий и общее исполнение. Среди запчастей для дизельных двигателей встречаются внешне похожие варианты для других серий, поэтому одного визуального сходства недостаточно.

Когда требуется замена

Эту ось выбирают при плановом ремонте головки двигателя или после обнаружения люфта в зоне коромысел. Поводом для замены также служат выраженная выработка рабочей поверхности и повреждения мест, на которых установлены коромысла. Если старая ось больше не обеспечивает стабильного положения элементов, дальнейшая сборка узла с ней не решает причину неисправности.

Перед заказом проверьте обозначение двигателя — 190N. Затем измерьте снятую ось и сопоставьте длину 72 мм, диаметр 14 мм, расположение отверстий и исполнение без корпуса. Такой порядок подбора особенно важен при ремонте техники, на которой ранее могли заменять отдельные компоненты клапанного механизма.

Характеристики

• тип детали: ось коромысел;
• назначение: клапанный механизм двигателя;
• двигатель: 190N;
• тип двигателя: дизельный, четырехтактный, одноцилиндровый;
• охлаждение двигателя: водяное;
• номинальная мощность двигателя: 10 л. с.;
• применение: мотоблоки и мототракторы;
• длина: 72 мм;
• диаметр: 14 мм;
• комплектация: без корпуса.

Подготовка к установке

До сборки очистите посадочные места и еще раз приложите новую ось к снятой детали для полного сравнения. Проверьте не только длину и диаметр, но и расположение отверстий. Одновременно осмотрите коромысла, крепежные детали и сопрягаемые поверхности. Изношенные элементы способны сохранить люфт даже после установки новой оси, поэтому состояние узла оценивают в комплексе.

При монтаже ось должна занять предусмотренное положение в клапанном механизме и обеспечить устойчивую установку коромысел. Поскольку корпус в комплект не входит, заранее убедитесь, что имеющийся корпус и остальные детали подходят для дальнейшей сборки. Правильный подбор по обозначению двигателя, размерам и исполнению позволяет заменить именно изношенную ось и восстановить рабочую конфигурацию узла без несовместимых компонентов.
