Крышка блока двигателя мотоблока 177F/188F (9/13 л.с.) AMG-2

Крышка блока двигателя 177F/188F для мотоблока

Корпусная деталь предназначена для ремонта одноцилиндровых четырехтактных бензиновых двигателей 177F и 188F с воздушным охлаждением. Такие моторы номинальной мощностью 9 и 13 л.с. применяются на мотоблоках и бензогенераторах. Крышка устанавливается на блок двигателя, закрывает картер и формирует посадочную часть для сопряженных деталей. Она подходит для восстановления двигателя после повреждения штатной крышки, износа посадочных поверхностей или нарушения геометрии корпуса.

Модификации 177F и 188F относятся к распространенному семейству бензиновых двигателей, однако обозначения модели и мощности недостаточно для безошибочного выбора корпусной запчасти. У разных исполнений техники могут отличаться конфигурация картера, расположение крепежных отверстий, форма привалочной плоскости и исполнение посадок. Перед покупкой необходимо сопоставить новую крышку со снятой деталью по общему контуру, стороне установки, крепежным точкам и всем функциональным отверстиям.

Контрольные параметры и совместимость

• Модели двигателя: 177F и 188F.
• Номинальная мощность: 9 и 13 л.с. соответственно.
• Тип мотора: бензиновый, четырехтактный, одноцилиндровый.
• Охлаждение: воздушное.
• Диаметр цилиндра совместимых двигателей: 77 и 88 мм.

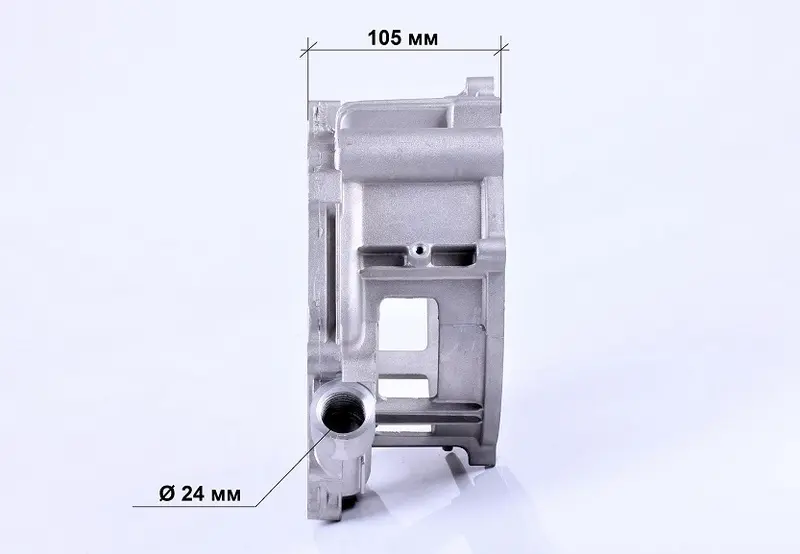

• Контрольный габарит крышки: 105 мм по указанному на размерной схеме направлению.
• Диаметр показанного отверстия: 24 мм.
• Назначение: ремонт двигателей мотоблоков и бензогенераторов соответствующего исполнения.

Размеры 105 мм и 24 мм следует использовать вместе с проверкой формы, а не как единственные критерии подбора. Сравните глубину корпуса, наружные ребра и выступы, положение отверстия диаметром 24 мм, конфигурацию внутренних полостей и расстояния между точками крепления. Особое внимание требуется к посадочным зонам вала, подшипника, уплотнения и установочных штифтов: их взаимное расположение должно соответствовать блоку ремонтируемого двигателя.

Что проверить перед установкой

Снятую крышку и поверхность блока очищают от остатков старого уплотнения и загрязнений, после чего осматривают на трещины, задиры, деформацию и выработку. Одновременно проверяют состояние прокладки, подшипника, сальника, установочных штифтов, масляной пробки и щупа. Эти детали относятся к сопряжению крышки картера, но их наличие в наборе не следует предполагать: необходимость отдельной покупки определяют до начала сборки.

При монтаже крышка должна садиться на направляющие без удара и принудительного перекоса. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными руководством конкретного двигателя. После сборки контролируют свободное вращение вала, герметичность стыка и правильную установку уплотнений. Если старая деталь получила ударное повреждение, дополнительно осматривают блок, вал и сопряженные посадки — установка новой крышки не устраняет деформацию остальных частей двигателя.

Эта модификация рассчитана на двигатель подходящей конфигурации 177F или 188F, а не на выбор только по марке мотоблока. Наиболее надежный способ подбора — одновременно сверить модель мотора, мощность, размеры 105 и 24 мм, сторону установки и геометрию снятой крышки. Такой подход позволяет заранее исключить различия между версиями картера и подготовить необходимые уплотняющие и крепежные детали к ремонту.
