Коленвал 175N (7 л.с.), голый, посадки под подшипники 45/50 мм

Коленвал для двигателя 175N мощностью 7 л.с.

Коленчатый вал предназначен для ремонта двигателя 175N мощностью 7 л.с., применяемого на мотоблоках. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент на приводную сторону двигателя. Это голое исполнение коленвала с посадочными местами подшипников диаметром 45 и 50 мм.

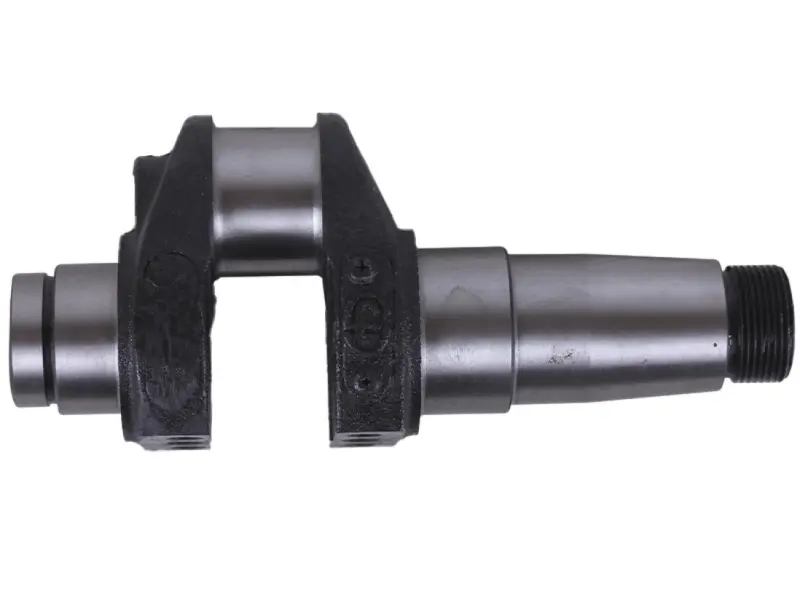

Конструкция включает две щеки, шатунную шейку, коренные опорные участки и выходные части вала. На одной стороне выполнен ступенчатый цилиндрический участок, на другой — коническая посадка с наружной резьбой на конце. Такая геометрия определяет положение коленвала в картере и его соединение с сопрягаемыми деталями двигателя. При подборе необходимо учитывать не только обозначение 175N, но и полное исполнение концов вала: расположение ступеней, диаметр и длину опорных участков, форму конуса, параметры резьбы и места установки шестерни, подшипников и уплотнений.

Что проверить перед выбором

• Модель двигателя: коленвал рассчитан на конфигурацию 175N, заявленная мощность — 7 л.с. Похожее внешне исполнение другой серии не подтверждает взаимозаменяемость.
• Посадки под подшипники: для этой модификации указаны два диаметра — 45 и 50 мм. Оба размера следует сопоставить со старым валом и подшипниками двигателя.
• Выходные концы: сравните общую компоновку, ступени, конус, резьбовой участок и положение сопрягаемых деталей. Различие хотя бы одного соединения может помешать правильной сборке.
• Габариты кривошипа: проверьте расстояние между щеками, положение шатунной шейки и посадку шатуна. Эти параметры должны соответствовать демонтированной детали.
• Исполнение «голый»: позиция представляет собой сам коленвал. Необходимость подшипников, шатуна, шестерен, уплотнений и крепежа определяют по состоянию разобранного двигателя и составу конкретного ремонта.

Когда требуется замена

Проверка коленвала необходима при появлении металлического стука, заметной вибрации, радиального люфта, следов проворачивания подшипника, повреждения резьбы или износа посадочных поверхностей. Причиной нестабильной работы могут быть и другие детали двигателя, поэтому решение о замене принимают после разборки, очистки и измерения. Особое внимание уделяют биению, состоянию шеек и сохранности поверхностей, которые контактируют с подшипниками, шатуном, шестерней и уплотнениями.

Рекомендации по установке

Монтаж коленвала выполняют при разобранном двигателе. Перед сборкой очищают картер и масляные каналы, проверяют подшипники, шатун, уплотнения и сопрягаемые посадки. Деталь должна устанавливаться без ударной нагрузки по обработанным поверхностям. После сборки контролируют свободное вращение, отсутствие заедания, корректное положение шатуна и допустимые осевой и радиальный зазоры по ремонтным данным двигателя 175N. Резьбовые соединения затягивают с моментом, установленным изготовителем конкретной модификации.

Этот коленвал подходит для ремонта именно той версии двигателя 175N, у которой обе опорные посадки и геометрия выходных концов совпадают с исполнением 45/50 мм. Точное сравнение демонтированной детали до начала сборки помогает исключить несовпадение подшипников, картера и приводных компонентов.
