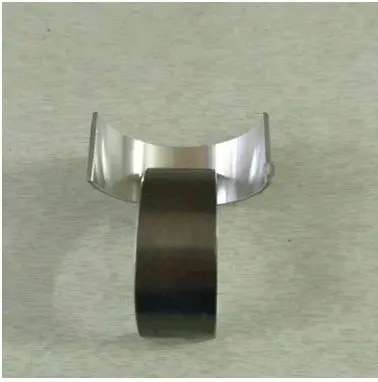

Шатунные вкладыши ZS/ZH1100 15 л.с., 95 мм, ремонт 0,25 TD-2

Шатунные вкладыши ZS/ZH1100 ремонтного размера 0,25

Комплект предназначен для ремонта кривошипно-шатунного механизма дизельных двигателей ZS1100 и ZH1100 мощностью 15 л.с. с водяным охлаждением. Вкладыши устанавливаются в нижнюю головку шатуна и образуют опорную поверхность для шатунной шейки коленвала. Во время работы двигателя между их внутренней поверхностью и вращающейся шейкой удерживается масляная пленка, которая разделяет сопряженные детали и позволяет шатуну свободно передавать нагрузку от поршня к коленвалу.

Исполнение 0,25 относится к ремонтному размеру. Такие вкладыши выбирают не как универсальную замену стандартной пары, а в соответствии с фактическим размером шатунной шейки после дефектовки и обработки коленвала. Если установить неподходящий размер, расчетный масляный зазор будет нарушен: чрезмерный зазор может сопровождаться падением давления масла и стуком, а недостаточный затрудняет образование устойчивой масляной пленки и повышает риск задиров. Поэтому обозначение 0,25 необходимо согласовать с результатами измерения коленвала и посадочного отверстия собранной нижней головки шатуна.

Назначение и конструкция

Две полукруглые части устанавливаются в шатун и его крышку, вместе охватывая шейку коленчатого вала. Такая разъемная конструкция позволяет обслуживать сопряжение при разборке двигателя без замены шатуна только по факту износа вкладышей. Однако перед сборкой нужно оценить состояние всей пары деталей: глубокие риски, овальность, конусность или поврежденная поверхность шейки требуют восстановления коленвала до подходящего ремонтного размера. Новые вкладыши не компенсируют геометрические дефекты и не устраняют причину масляного голодания.

Что проверить при подборе

• Модель двигателя: деталь рассчитана на семейство ZS/ZH1100; обозначение двигателя нужно сверять с конкретной модификацией техники.
• Параметры версии: в наименовании указаны 15 л.с., 95 мм и TD-2. Эти данные следует сопоставить с демонтированной деталью и результатами измерений, поскольку у двигателей близкого типа встречаются разные варианты.
• Ремонтный размер: исполнение 0,25 применяется только при соответствующем размере шатунной шейки. Для неизношенной или не обработанной шейки может требоваться стандартная версия.
• Состояние шатуна: посадочное место и крышка должны сохранять правильную форму, а сопрягаемые поверхности — быть чистыми и без повреждений.

Рекомендации по установке

Перед монтажом очищают шатун, крышку, коленвал и масляные каналы от загрязнений и остатков абразива. Тыльные стороны вкладышей и посадочные поверхности должны прилегать без мусора, а их положение — соответствовать конструкции шатуна. После установки пары и затяжки крепежа с моментом, предусмотренным изготовителем двигателя, проверяют фактический масляный зазор. Его определяют на собранном соединении измерительным инструментом или калиброванной полоской, а не только сравнением старых и новых деталей.

Рабочую поверхность перед окончательной сборкой смазывают чистым моторным маслом, избегая повреждения тонкого внутреннего слоя абразивом. Одновременно проверяют свободное перемещение шатуна, состояние крепежа и прохождение масла. После ремонта систему смазки необходимо подготовить к первому запуску, чтобы масло поступило к шатунной шейке без задержки. Правильный подбор размера, чистая сборка и контроль зазора помогают восстановить штатную опору коленвала и не допустить повторного повреждения вкладышей.
