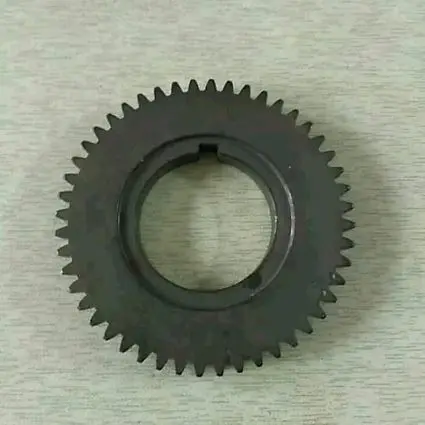

Узкая шестерня коленвала Z-48 для двигателя 178F (6 л.с.) ST

Узкая шестерня коленвала Z-48 для двигателя 178F

Шестерня предназначена для установки на коленчатый вал одноцилиндрового дизельного двигателя 178F мощностью 6 л.с. Деталь относится к приводу балансировочного механизма: она принимает вращение непосредственно от коленвала и передает его сопряженной шестерне балансировочного вала. Правильное зацепление поддерживает предусмотренное взаимное положение валов и помогает балансировочному механизму компенсировать характерные для одноцилиндрового двигателя колебания.

Исполнение имеет 48 прямых зубьев и узкий профиль. Обозначение Z-48 указывает именно на количество зубьев, поэтому эту модель нельзя заменять похожей шестерней Z-36 или широкой модификацией для того же семейства двигателей. Центральное посадочное отверстие выполнено с пазом для фиксации детали на валу. Такая конструкция передает крутящий момент без свободного проворачивания шестерни относительно коленвала при исправном посадочном месте и правильно установленном фиксирующем элементе.

Что проверить при подборе

Маркировки двигателя 178F недостаточно для выбора: в его конструкции применяются разные шестерни коленвала. Перед заказом нужно снять старую деталь или открыть двигатель для точного сравнения. Основные признаки этой позиции — узкое исполнение и 48 зубьев. Дополнительно необходимо сопоставить наружный диаметр, диаметр посадочного отверстия, общую ширину, форму паза и положение шестерни на коленвале.

• Тип двигателя: одноцилиндровый дизельный 178F мощностью 6 л.с.
• Место установки: коленчатый вал двигателя.
• Назначение: передача вращения на шестерню балансировочного вала.
• Количество зубьев: 48, обозначение Z-48.
• Исполнение: узкая прямозубая шестерня с центральным посадочным отверстием и пазом.

Когда требуется замена

Основанием для ремонта служат сколы или смятие зубьев, выраженная выработка их рабочих поверхностей, повреждение паза, ослабленная посадка либо неравномерный контакт с сопряженной шестерней. Износ этой пары может сопровождаться посторонним механическим шумом, увеличением вибрации и появлением металлических частиц в моторном масле. До установки новой детали следует определить причину повреждения: проверить состояние балансировочного вала, его опор, посадочного места коленвала и ответной шестерни. Монтаж новой шестерни рядом с сильно изношенной парной деталью приводит к неправильному контакту зубьев и ускоряет повторный износ.

Рекомендации по установке

Для замены требуется частичная разборка двигателя и доступ к коленвалу. Посадочные поверхности очищают от загрязнений и металлических частиц, а паз, фиксирующую деталь и сопряженную шестерню осматривают до сборки. Шестерню устанавливают без перекоса и ударной нагрузки по зубчатому венцу. Взаимное положение коленвала и балансировочного вала выставляют по монтажной схеме двигателя 178F; произвольная установка нарушает фазу работы балансировочного механизма.

После сборки коленвал нужно плавно провернуть вручную на несколько полных оборотов. Зацепление должно проходить без закусывания, резких участков сопротивления и бокового контакта зубьев. Затем проверяют крепеж, уровень масла и отсутствие постороннего шума при первом запуске. Если двигатель имеет неизвестную модификацию или ранее ремонтировался с заменой коленвала, решающими критериями остаются фактические размеры снятой шестерни, число зубьев и ее положение в механизме.
