ЦПГ Honda Dio 65 см³ Ø44 мм, палец 12 мм

Цилиндро-поршневая группа Honda Dio 65 см³

Комплект предназначен для ремонта двигателя скутера Honda Dio и объединяет основные детали, работающие в цилиндре: цилиндр с наружными ребрами, поршень, поршневые кольца, поршневой палец диаметром 12 мм, стопорные кольца и прокладки. Диаметр цилиндра и поршня составляет 44 мм, заявленный рабочий объем — 65 см³. Такой набор подходит для комплексного восстановления цилиндро-поршневой части, когда установка одного нового поршня уже не решает проблему из-за износа поверхности цилиндра или повреждений сопряженных деталей.

Во время работы двигателя поршень перемещается внутри цилиндра, а кольца уплотняют зазор между ними. От состояния этих деталей зависят компрессия, уверенный запуск и способность двигателя развивать тягу. Поводом для проверки ЦПГ становятся снижение компрессии, затрудненный запуск, заметная потеря мощности, задиры на цилиндре или поршне, износ канавок под кольца и повреждение днища поршня. Перед заказом желательно разобрать двигатель и определить причину неисправности: это помогает не ограничиваться устранением последствий, если износ связан с состоянием других деталей мотора.

Основные параметры и состав

• Назначение: ремонт цилиндро-поршневой части двигателя скутера Honda Dio.
• Заявленный объем: 65 см³.
• Диаметр: 44 мм.
• Диаметр поршневого пальца: 12 мм.

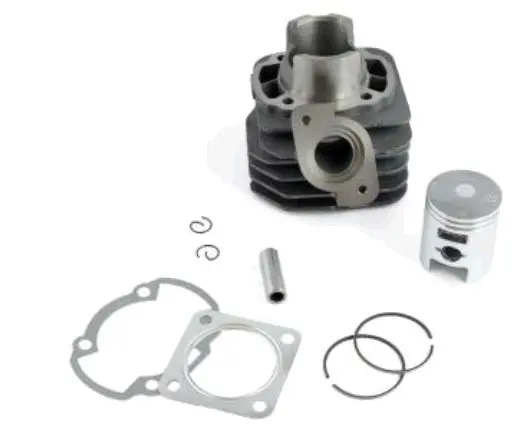

• Состав: цилиндр, поршень, два поршневых кольца, палец, два стопорных кольца и прокладки.
• Конструкция цилиндра: наружные ребра увеличивают площадь поверхности, через которую отводится тепло.

Как проверить совместимость

Обозначения Honda Dio и 65 см³ сами по себе недостаточны для безошибочного подбора: в семействе Dio применяются разные исполнения двигателя и цилиндро-поршневых деталей. До покупки необходимо сопоставить диаметр цилиндра 44 мм и палец 12 мм с разобранным мотором. Дополнительно сравнивают форму основания цилиндра, расположение крепежных отверстий и каналов, высоту цилиндра, конфигурацию выпускного окна, контуры прокладок и посадку соединения с выпускной системой. Эти точки особенно важны, если двигатель ранее ремонтировали или на скутере уже установлены нештатные детали.

Поршневой палец должен соответствовать не только отверстию в поршне, но и верхней головке шатуна. Нельзя выбирать комплект лишь по внешнему сходству цилиндра: различие хотя бы в одном посадочном параметре способно сделать установку невозможной. Для конкретной модификации Honda Dio следует сверить параметры штатной детали и технические данные двигателя.

Рекомендации по установке

Перед сборкой очищают посадочные плоскости, проверяют состояние коленчатого вала, шатуна и подшипников, а также убеждаются, что в картере и каналах нет частиц от поврежденного поршня или колец. Поршневые кольца устанавливают с учетом положения замков, палец фиксируют стопорными кольцами, а прокладки размещают без перекоса. Рабочие зазоры, ориентацию поршня и порядок затяжки крепежа определяют по сервисным данным конкретного двигателя.

После монтажа необходимо исключить причины, способные повторно повредить новую ЦПГ: нарушения смазки, перегрев, посторонние частицы во впуске и неправильные настройки системы питания. Комплект рационально выбирать для полноценного ремонта, когда подтверждены размеры Ø44 мм и 12 мм и требуется одновременно заменить цилиндр, поршень и связанные с ними монтажные детали.
