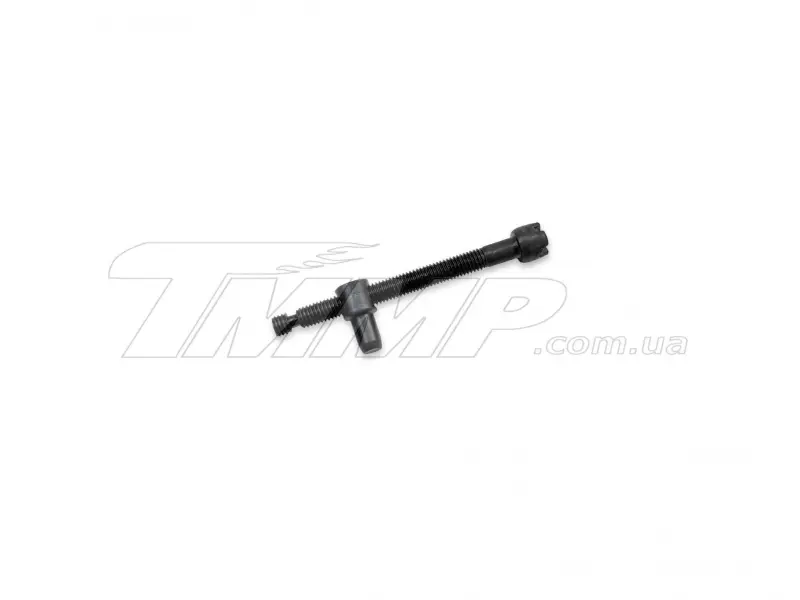

Натяжитель цепи для бензопилы Goodluck GL 4500/5200, прямой

Прямой натяжитель цепи для Goodluck GL 4500/5200

Механический натяжитель предназначен для регулировки положения направляющей шины на бензопилах Goodluck GL 4500 и GL 5200. При вращении регулировочного винта подвижный упор смещает шину вперед или назад, позволяя убрать провисание пильной цепи либо ослабить ее перед обслуживанием гарнитуры. Деталь используется в исполнении с прямой передачей и устанавливается в крышке тормоза цепи.

Назначение и устройство

Конструкция состоит из продольного регулировочного винта и перемещающегося по резьбе упора. Упор взаимодействует с посадочным отверстием направляющей шины, поэтому вращение винта преобразуется в ее поступательное перемещение. После настройки шина фиксируется гайками крышки, а натяжитель сохраняет заданное положение во время сборки. Регулировка выполняется крестовой отверткой. Для этой модели натяжителя заявлены резьба М5, общая длина 60 мм и длина резьбовой части 45 мм.

Исправный механизм особенно важен после установки другой цепи или шины, во время периодического обслуживания пилы и при повторной регулировке по мере приработки гарнитуры. Если винт прокручивается, упор не перемещается, резьба повреждена или натяжение невозможно выставить в доступном диапазоне, механизм следует осмотреть и при необходимости заменить.

Что проверить при выборе

Обозначения GL 4500 и GL 5200 сами по себе не заменяют сверку конструкции: у бензопил близких серий встречаются прямые и боковые варианты регулировки. Эта деталь рассчитана именно на прямое расположение регулировочного винта. Перед заказом сравните снятый механизм и посадочное место в крышке тормоза.

• Модель пилы: Goodluck GL 4500 или GL 5200.
• Тип регулировки: прямая передача, а не боковой натяжитель.
• Геометрия: расположение винта, форма подвижного упора и направление его выступа должны совпадать со старой деталью.
• Посадка: сопоставьте общую длину, резьбу М5 и длину резьбовой части 45 мм с демонтированным механизмом.
• Инструмент для настройки: головка винта рассчитана на крестовую отвертку.

Установка и регулировка

Монтаж выполняют при остановленном и остывшем двигателе. Натяжитель размещают в предназначенном для него месте крышки тормоза, сохраняя ориентацию подвижного упора относительно отверстия шины. Перед окончательной сборкой проверьте, что винт вращается без заеданий, упор последовательно перемещается по резьбе и входит в посадочное отверстие направляющей шины.

Для регулировки сначала ослабляют две гайки, прижимающие крышку тормоза и шину. Затем крестовой отверткой вращают регулировочный винт: поворот в одну сторону перемещает шину вперед и увеличивает натяжение, в противоположную — возвращает ее назад и ослабляет цепь. После достижения значения, указанного в руководстве конкретной бензопилы, гайки крышки затягивают, удерживая переднюю часть шины в рабочем положении. После фиксации нужно повторно проверить движение цепи по пазу и отсутствие излишнего провисания.

Когда требуется замена

Поводом для проверки натяжителя становятся сорванная или сильно изношенная резьба, деформация винта, повреждение упора, заметный люфт либо отсутствие перемещения при вращении отверткой. Перед заменой полезно также очистить посадочную зону от опилок и убедиться, что отверстие шины не повреждено. Правильно подобранный прямой натяжитель восстанавливает штатный способ настройки гарнитуры без замены всей крышки тормоза.
