Натяжитель цепи для бензопил Husqvarna 137/142

Натяжитель цепи для бензопил Husqvarna 137/142

Натяжитель предназначен для регулировки положения направляющей шины на бензопилах Husqvarna 137 и 142. Винтовой механизм перемещает регулировочный штифт, а тот сдвигает шину вперед или назад. Благодаря этому можно убрать провисание пильной цепи либо ослабить чрезмерное натяжение после установки и во время обслуживания режущей гарнитуры.

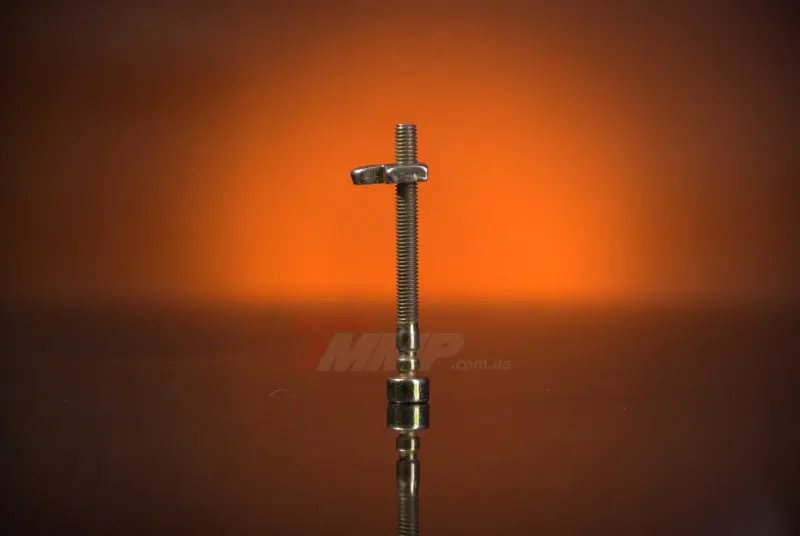

Деталь представляет собой узел с длинным резьбовым винтом, поперечным регулировочным штифтом и удерживающими деталями. При вращении винта штифт изменяет свое положение и передает движение шине через предусмотренное в ней отверстие. Натяжитель не фиксирует шину самостоятельно: окончательное положение удерживается после затяжки гаек крышки цепного тормоза. Поэтому исправность резьбы, штифта и посадочных участков напрямую влияет на возможность точно отрегулировать цепь.

Когда требуется замена

Установка нового натяжителя нужна, если регулировочный винт не перемещает шину, вращается с заеданием, не удерживает выбранное положение или поврежден штифт, который входит в отверстие шины. Причиной ремонта также могут стать деформация, выраженный люфт, повреждение резьбы либо утрата отдельных деталей механизма после разборки. Неисправный натяжитель затрудняет настройку: цепь остается провисшей, оказывается перетянутой или меняет натяжение при закреплении крышки.

Что проверить при подборе

• Модель бензопилы: деталь рассчитана на Husqvarna 137 и Husqvarna 142. Одного внешнего сходства с механизмом другой пилы недостаточно.
• Конструкцию старого механизма: сравните форму и длину винта, расположение поперечного штифта, удерживающих деталей и посадочных участков.
• Состояние сопряженных частей: отверстие шины, крышка, крепеж и места установки не должны мешать свободному перемещению штифта.
• Причину неисправности: перед сборкой убедитесь, что регулировке не препятствуют загрязнение, поврежденная шина или дефект крепления крышки.

Установка и регулировка

Работы выполняют при остановленном и остывшем двигателе, исключив его случайный запуск. После установки натяжителя штифт необходимо совместить с нижним регулировочным отверстием направляющей шины. Во время настройки гайки крышки оставляют затянутыми только от руки: попытка перемещать шину при полностью зажатом крепеже создает лишнюю нагрузку на винт и штифт.

Для натяжения приподнимите носок шины и поворачивайте регулировочный винт небольшими шагами. Вращение по часовой стрелке подтягивает цепь, против часовой стрелки ослабляет ее. После получения нужного положения затяните гайки крышки, продолжая удерживать носок шины поднятым, а затем повторно проверьте настройку. Цепь должна двигаться по пазу шины без заеданий и не провисать под ее нижней кромкой.

Натяжение проверяют перед каждым использованием пилы и после обслуживания гарнитуры. Новая цепь особенно активно вытягивается в первые периоды работы, поэтому ей может потребоваться повторная настройка. Если после монтажа нового натяжителя регулировка остается нестабильной, следует проверить правильность входа штифта в отверстие шины, положение приводных звеньев в пазу и затяжку крепежа крышки. Такой порядок помогает восстановить штатную регулировку без перегрузки механизма.
