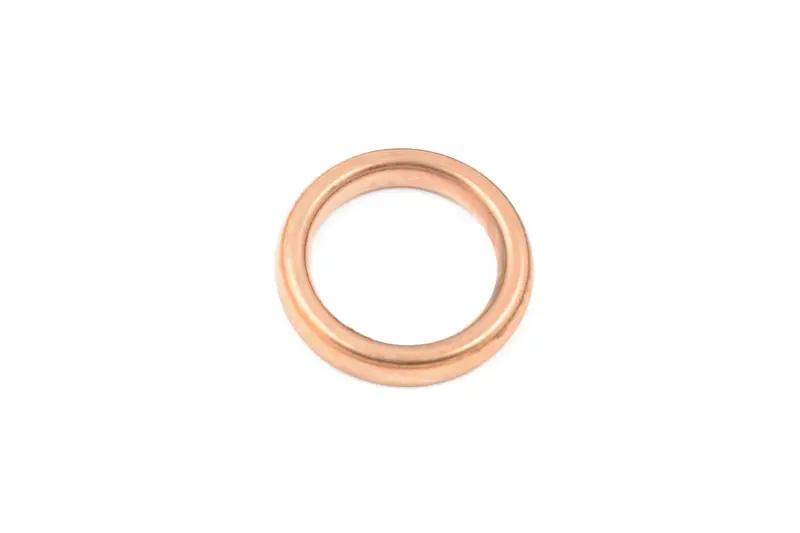

Прокладка глушителя Delta, Alpha, Active EVO-2

Прокладка глушителя Delta, Alpha, Active EVO-2

Кольцевая прокладка предназначена для уплотнения соединения в выпускной системе четырехтактных китайских мопедов и питбайков. Она устанавливается между сопрягаемыми частями выпускного тракта и закрывает зазор после затяжки крепления. Исправное уплотнение помогает направить отработавшие газы через выпускную трубу и глушитель, без прорыва в месте стыка.

Деталь имеет компактную кольцевую форму, соответствующую круглому посадочному месту выпускного соединения. При установке прокладка оказывается зажатой между контактными поверхностями и заполняет их стык. Она относится именно к деталям глушителя и коллектора: прокладка не работает по вращающемуся валу и не предназначена для удержания масла в корпусе двигателя.

Совместимость и подбор

Модификация EVO-2 рассчитана на четырехтактную мототехнику китайского типа. Подтверждено применение на двигателях объемом 110 и 125 см³, а также совместимость с семействами Delta, Alpha и Viper Active. В перечень подходящих моделей входят JH110, JH125, Viper Sport 125, Viper V150P/V125P, ряд мопедов Musstang MT110 и MT125, модели Spark SP110 и SP125, отдельные версии Kinlon JL110, Loncin LX110, Geon X-Pit Enduro 125, Irbis TTR125 и KAYO YX125 BASIC.

Название семейства техники следует рассматривать вместе с фактической конструкцией выпускного соединения. На мопедах одной серии могут использоваться разные двигатели, головки цилиндра, выпускные трубы или ранее замененные детали. Поэтому перед заказом нужно проверить:

• четырехтактный тип двигателя и его рабочий объем;
• наружный и внутренний диаметры снятой прокладки;
• диаметр посадочного места и выпускной трубы;
• толщину кольца и глубину гнезда;
• форму соединения, в котором прокладка прижимается фланцем.

Размеры старой детали удобнее измерять без сильной деформации и нагара. Если кольцо разрушилось при разборке, ориентируются на посадочное гнездо и сопрягаемую часть выпускной трубы. Совпадение только по словам Delta, Alpha или Active не заменяет проверку размеров конкретной модификации.

Когда прокладку меняют

Замена требуется при прогаре, смятии, трещинах, потере кольцевой формы или повреждении во время снятия выпускной трубы. На нарушение плотности стыка могут указывать резкий звук выпуска возле двигателя, шипение в такт его работе, следы копоти вокруг соединения либо заметный выход газов мимо трубы. Такие признаки нужно отличать от трещин самого патрубка и ослабленного крепления.

• Кольцевая геометрия обеспечивает уплотнение круглого выпускного стыка после равномерного прижима.
• Применение в соединении глушителя и коллектора помогает устранить локальный прорыв газов при исправных сопрягаемых деталях.
• Совместимость с распространенными четырехтактными моделями 110–125 см³ позволяет использовать прокладку при обслуживании нескольких семейств китайской мототехники.

Рекомендации по установке

Перед монтажом старую прокладку полностью удаляют, а посадочное место очищают от нагара и оставшихся фрагментов без повреждения контактных поверхностей. Одновременно проверяют фланец, крепеж и выпускной патрубок: перекос, трещины или сильно поврежденное гнездо нельзя устранить одной новой прокладкой. Кольцо размещают ровно и по центру, не допуская выпадения или защемления края.

Крепление выпускной трубы затягивают равномерно, чтобы фланец прижимал прокладку без перекоса. Усилие затяжки выбирают по требованиям конкретного двигателя и крепежа. После сборки проверяют соединение при работе двигателя: возле стыка не должно быть шипения, новых следов копоти и ощутимого прорыва газов.

Прокладка EVO-2 подходит для планового обслуживания выпускной системы, повторной сборки после снятия глушителя и замены поврежденного уплотнительного кольца. Точная проверка посадочных размеров перед покупкой помогает установить деталь без доработки и восстановить плотность соединения.
