Передняя рукоятка бензопилы Husqvarna 340/345/350

Передняя рукоятка для бензопил Husqvarna 340, 345 и 350

Передняя рукоятка предназначена для ремонта бензопил Husqvarna серий 340, 345 и 350. Во время работы оператор удерживает ее левой рукой, а заднюю рукоятку — правой. Такое расположение рук позволяет направлять корпус пилы, сохранять устойчивый хват и контролировать положение режущей гарнитуры. Деталь также служит точкой удержания инструмента при запуске в предусмотренном инструкцией положении.

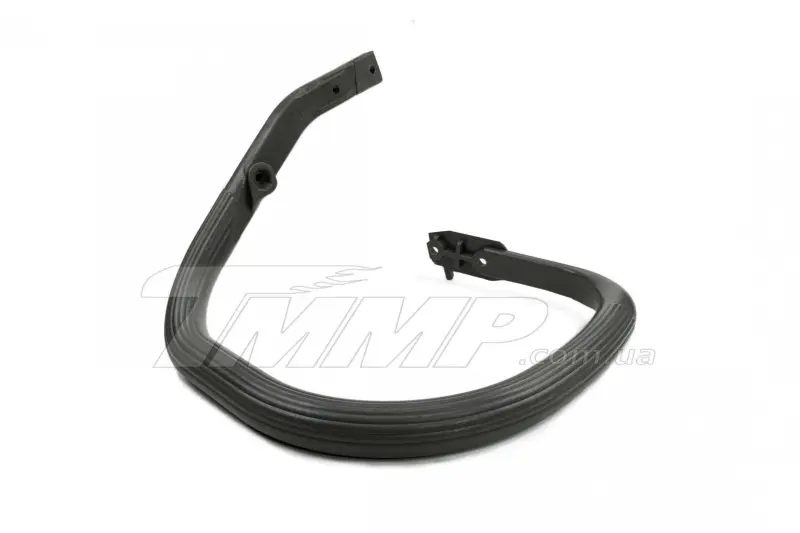

Рукоятка выполнена в охватывающей корпус изогнутой форме. На зоне хвата предусмотрен продольный рельеф, который дает пальцам дополнительную опору. На концах расположены крепежные участки с отверстиями, а в верхней части имеется посадочное место для сопряжения с деталями корпуса. Рукоятка и передний щиток тормоза цепи являются разными деталями: щиток находится рядом и перемещается относительно рукоятки, поэтому при ремонте необходимо правильно определить, какая именно часть повреждена.

Когда требуется замена

Установку новой рукоятки рассматривают при трещинах, изломе, заметной деформации, повреждении крепежных отверстий или появлении подвижности в местах соединения. Продолжать работу с ненадежно закрепленной деталью нельзя: передняя рукоятка постоянно участвует в удержании и направлении бензопилы. Если проблема ограничивается ослабленным крепежом, изношенной дистанционной деталью либо антивибрационной опорой, сначала проверяют состояние всего соединения — эти компоненты обозначены в деталировке как отдельные позиции и могут требовать отдельной замены.

Что проверить при подборе

• Модель бензопилы. Позиция заявлена для Husqvarna 340, 345 и 350, однако перед заказом следует учитывать исполнение и период выпуска конкретного инструмента.
• Форму старой рукоятки. Сопоставьте общий изгиб, длину и направление концевых креплений, положение верхнего посадочного места и всех отверстий.
• Схему соединения. Проверьте количество крепежных точек, используемые винты, дистанционную деталь и антивибрационную опору. Крепеж и сопряженные компоненты не следует считать частью комплекта без отдельного указания.
• Состояние соседних деталей. Посадочные поверхности корпуса не должны иметь трещин, сорванной резьбы или деформации, иначе новая рукоятка не устранит люфт.

Практические особенности

• Охватывающая форма предоставляет протяженную зону для удержания и помогает выбирать положение левой руки в зависимости от направления реза.
• Рельефная поверхность зоны хвата дает пальцам опору при управлении корпусом пилы.
• Несколько разнесенных мест крепления фиксируют рукоятку относительно корпуса при условии исправных посадочных деталей и правильной затяжки.

Установка и проверка

Замену выполняют на остановленной и остывшей бензопиле, исключив возможность случайного запуска. Старую деталь снимают без повреждения резьбы и сохраняют последовательность расположения винтов, проставки и антивибрационной опоры. Новую рукоятку устанавливают без принудительного изгиба: отверстия должны совмещаться с посадочными точками корпуса свободно. Крепеж затягивают равномерно в соответствии с руководством по обслуживанию конкретной модификации.

После сборки проверьте отсутствие перемещения в соединениях, свободный ход переднего щитка и отсутствие контакта рукоятки с деталями, которые должны двигаться независимо. До запуска бензопилы убедитесь, что хват получается полным, пальцы и большой палец охватывают рукоятку, а все соединения остаются неподвижными. При несовпадении отверстий или формы устанавливать деталь с усилием не следует — необходимо повторно сверить модификацию пилы и конфигурацию снятой рукоятки.
