Комплект пружин стартера лёгкого пуска для Goodluck GL4500/5200 EVO-2

Комплект пружин стартера лёгкого пуска Goodluck GL4500/5200

Комплект EVO-2 предназначен для ремонта ручного стартера бензопил Goodluck GL4500 и GL5200, оснащённых системой лёгкого пуска. В набор входят две плоские спиральные пружины разного диаметра. Они устанавливаются внутри стартерного механизма и участвуют в накоплении усилия, вращении пусковых деталей и возврате шнура после движения рукоятки. Такой набор нужен, когда требуется обслужить пружинную часть стартера целиком, не подбирая большую и малую пружины по отдельности.

Исправный механизм должен плавно принимать усилие от вытягиваемого шнура, передавать его для запуска двигателя, а затем полностью сматывать шнур и возвращать рукоятку к корпусу. Потеря упругости, обрыв витка, деформация или выход конца пружины из посадочного места нарушают эту последовательность. Шнур начинает возвращаться не полностью, провисает, движется рывками либо остаётся вытянутым. В некоторых случаях рукоятка возвращается, но стартер перестаёт нормально передавать вращение. Комплект пружин позволяет восстановить предусмотренную работу механизма при условии исправности шкивов, шнура, рукоятки, зацепов и посадочных поверхностей.

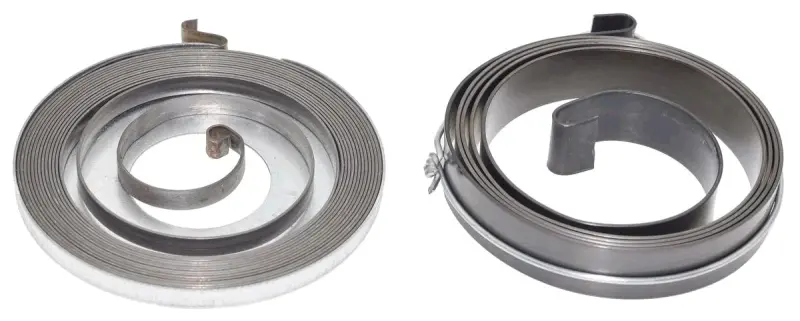

Что входит в комплект

• Большая спиральная пружина — плоская пружина наружного контура с загнутыми концами для фиксации в стартерном механизме.
• Малая спиральная пружина — пружина меньшего диаметра, применяемая во второй части конструкции лёгкого пуска.

Обе детали поставляются как согласованный комплект для одного типа стартера. Это особенно удобно при разборке механизма после обрыва или сильной деформации одной из пружин: можно заменить обе связанные детали и одновременно проверить состояние остальных компонентов. Наличие двух пружин принципиально отличает этот товар от отдельных больших, малых, широких или узких вариантов, которые также встречаются для бензопил семейства GL4500/5200.

Как правильно подобрать

Обозначения GL4500 или GL5200 сами по себе недостаточны для выбора: на бензопилах этих серий встречаются разные исполнения ручного стартера. Перед установкой необходимо убедиться, что на пиле используется именно механизм лёгкого пуска с двумя пружинами. Снятые детали сравнивают с комплектом по количеству витков, наружному и внутреннему диаметру, ширине ленты, направлению навивки, форме загнутых концов и расположению точек фиксации. Также проверяют форму шкивов и посадочных углублений. Если стартер ранее заменяли в сборе, ориентироваться следует на фактически установленную конструкцию, а не только на обозначение бензопилы.

Установка и проверка после ремонта

Перед сборкой стартер снимают с бензопилы и аккуратно разбирают, удерживая пружины от неконтролируемого распрямления. Посадочные места очищают от обломков и загрязнений, затем осматривают шкивы, крышку, шнур и фиксаторы. Каждая пружина должна лечь в своё углубление без перекоса, а загнутые концы — надёжно войти в предусмотренные зацепы. Направление навивки сохраняют таким же, как в исходном механизме. После сборки шкив проворачивают вручную и проверяют плавность хода, достаточный возврат шнура и отсутствие закусывания.

Для пробного запуска рукоятку тянут плавно, без удара и без вытягивания шнура до жёсткого упора. Если возврат остаётся неполным или вращение передаётся рывками, стартер повторно осматривают: причиной могут быть неправильная предварительная натяжка, повреждённый шкив, изношенные зацепы либо растянутый шнур. Комплект подходит для восстановления пружинного механизма лёгкого запуска Goodluck GL4500/5200 и рассчитан на ремонт с сохранением штатной схемы установленного стартера.
