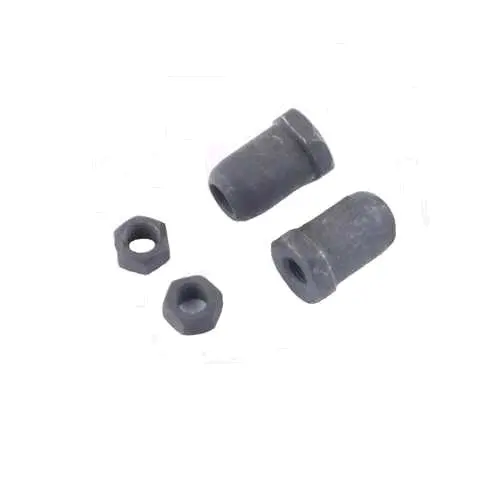

Комплект гаек регулировки коромысел 168F/170F, 6,5/7 л.с.

Комплект гаек регулировки коромысел 168F/170F

Комплект предназначен для клапанного механизма четырехтактных двигателей 168F и 170F мощностью 6,5–7 л.с. Детали устанавливаются на коромыслах и используются при настройке зазоров впускного и выпускного клапанов. Такой комплект нужен при ремонте головки цилиндра, обслуживании механизма газораспределения или замене штатных регулировочных деталей с поврежденной резьбой, деформированными гранями либо ненадежной фиксацией.

Назначение комплекта

В клапанном механизме регулировочная гайка задает положение коромысла, от которого зависит величина зазора между сопряженными деталями привода клапана. После выставления требуемого значения контргайка фиксирует настройку. Раздельная регулировка предусмотрена для впускного и выпускного клапанов, поэтому в наборе представлены две одинаковые пары деталей.

Комплект относится именно к двигателям семейств 168F и 170F. Эти обозначения важнее торгового названия мотоблока: одинаковая по назначению техника может оснащаться разными силовыми агрегатами и иметь отличающиеся детали клапанного механизма. Перед заказом следует найти обозначение двигателя на его корпусе или заводской табличке и убедиться, что оно соответствует 168F либо 170F.

Состав и принцип регулировки

• Две удлиненные регулировочные гайки служат для изменения положения в каждой из двух точек настройки клапанов.
• Две шестигранные контргайки удерживают выставленное положение после завершения регулировки.
• Четыре детали в одном наборе позволяют обслужить крепеж на обоих коромыслах без подбора компонентов по отдельности.

Поворот регулировочной детали изменяет клапанный зазор, а затяжка контргайки закрепляет результат. После фиксации зазор обязательно проверяют щупом повторно, поскольку при затягивании положение может немного измениться. Конкретные значения зазоров, положение коленчатого вала при проверке и усилие затяжки выбирают по руководству именно для установленной модификации двигателя.

Что проверить при выборе

• маркировку двигателя — 168F или 170F;
• форму и количество снятых регулировочных деталей;
• соответствие резьбы и посадки штатным гайкам;
• состояние резьбы на сопрягаемых частях коромысел;
• отсутствие повреждений на остальных деталях клапанного механизма.

Мощность 6,5 или 7 л.с. служит дополнительным ориентиром, но не заменяет проверку модели двигателя. Если обозначение агрегата отличается либо его невозможно прочитать, комплект необходимо сопоставить со снятыми деталями и технической документацией. Применять гайку только по внешнему сходству не стоит: несовпадающая резьба не обеспечит правильную настройку и фиксацию.

Установка и обслуживание

Работу выполняют при условиях, указанных изготовителем двигателя: снимают клапанную крышку, устанавливают механизм в положение для регулировки и контролируют зазор подходящим щупом. Регулировочную гайку удерживают от проворачивания во время затяжки контргайки, затем еще раз измеряют зазор на каждом клапане. Перед сборкой проверяют свободное движение коромысел и правильность установки всех снятых деталей.

Комплект подходит для планового обслуживания и ремонта мотоблоков с двигателями 168F/170F, когда требуется восстановить возможность точной настройки клапанов. Если резьба коромысла повреждена, одной замены гаек недостаточно: сопрягаемую деталь также следует заменить. При отсутствии опыта регулировку лучше поручить специалисту, поскольку итоговая настройка должна соответствовать требованиям конкретного двигателя.
