Тормоз цепи в сборе с натяжителем для Partner P350 WOODMAN mod.A

Тормоз цепи с натяжителем для бензопилы Partner P350

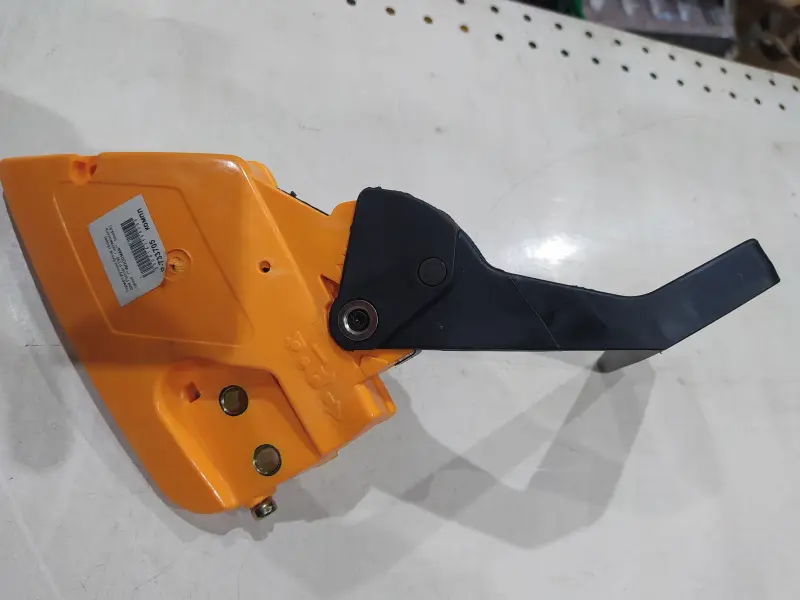

WOODMAN mod.A — собранная боковая крышка бензопилы, которая объединяет механизм ручного тормоза, передний защитный рычаг и устройство регулировки натяжения цепи. Деталь предназначена для Partner P350 и устанавливается со стороны сцепления и направляющей шины. Такой формат подходит для ремонта, когда требуется заменить не отдельную мелкую деталь, а весь связанный механизм с крышкой и органом включения тормоза.

Передний рычаг выполняет функцию защитного щитка для руки и управляет тормозным механизмом. При переводе рычага вперед тормоз включается и прекращает движение пильной цепи; при отведении назад механизм освобождается. Встроенный натяжитель перемещает направляющую шину через регулировочный штифт, позволяя убрать провисание цепи или ослабить чрезмерное натяжение перед окончательной фиксацией шины.

Что входит в конструкцию

• Боковая крышка сцепления закрывает расположенный под ней механизм и служит основанием для деталей тормоза и натяжителя.
• Ручной тормоз с длинным защитным рычагом позволяет включать и освобождать механизм предусмотренным движением переднего щитка.
• Тормозная лента взаимодействует с барабаном сцепления и останавливает движение цепи после срабатывания механизма.
• Встроенный натяжитель перемещает шину вперед или назад при вращении регулировочного винта, поэтому натяжение настраивается непосредственно через боковую крышку.

Когда требуется замена

Установка узла в сборе актуальна при трещинах или деформации крышки, повреждении рычага, неисправности фиксации тормоза, износе сопряженных деталей либо неполадках встроенного натяжителя. Поводом для проверки также служат ситуации, когда рычаг не фиксируется в одном из положений, перемещается с необычно большим усилием, тормоз не освобождает цепь или регулировочный штифт не перемещает шину. Бензопилу с неисправным тормозным механизмом использовать не следует.

Как проверить совместимость

Основной ориентир — модель бензопилы Partner P350 и исполнение детали mod.A. Перед выбором сопоставьте старую крышку с новой по общей форме, расположению крепежных отверстий, положению регулировочного винта и штифта натяжителя, конфигурации рычага и посадке возле шины. Обозначение P350S, P350XT или другая близкая модификация не считается автоматическим подтверждением совместимости: у версий одной серии могут различаться крышки, крепления и устройство регулировки.

Проверять нужно именно конструкцию снятого узла. Если прежняя крышка отличается расположением натяжителя, очертаниями внутренней стороны или точками крепления, необходим другой вариант исполнения. Это особенно важно после предыдущего ремонта, когда на пиле уже могли быть установлены детали иной модификации.

Установка и регулировка

Перед установкой тормоз переводят в освобожденное положение, отводя передний защитный рычаг назад. Регулировочный штифт совмещают с предусмотренным отверстием направляющей шины, после чего крышку устанавливают на крепления. Гайки шины сначала затягивают только от руки: при полностью зажатой крышке натяжитель нельзя регулировать без риска повреждения его деталей.

Натяжение настраивают при приподнятом носке шины. Вращение регулировочного винта перемещает шину: цепь должна прилегать к ней по всей длине, двигаться по пазу без заедания и не провисать снизу. После настройки крепеж шины окончательно затягивают и повторно проверяют свободное движение цепи. Завершает монтаж проверка обоих положений рычага и работы тормоза в соответствии с инструкцией бензопилы Partner P350.
