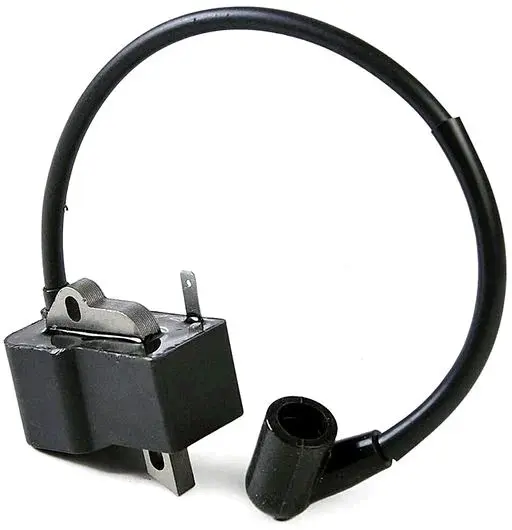

Катушка зажигания WOODMAN mod.A для мотокос Husqvarna 125R/128R

Катушка зажигания WOODMAN mod.A для Husqvarna 125R и 128R

Катушка предназначена для ремонта системы зажигания мотокос Husqvarna 125R и 128R. Она формирует высоковольтный импульс, который поступает к свече и создает искру для воспламенения топливной смеси. Исправная работа детали необходима при запуске бензинового двигателя, наборе оборотов и работе инструмента под нагрузкой.

Модуль взаимодействует с магнитами маховика: при его вращении катушка вырабатывает импульс и передает его к свече через встроенный высоковольтный провод. Конструкция включает корпус с крепежными проушинами, провод со свечным колпачком и отдельный контакт для подключения проводки выключения двигателя. Такое исполнение позволяет заменить катушку вместе с высоковольтной частью, сохранив штатную схему расположения компонентов мотокосы.

Когда требуется замена катушки

Неисправность системы зажигания может проявляться отсутствием искры, затрудненным запуском, внезапной остановкой двигателя или нестабильной работой после прогрева. Эти признаки не всегда указывают только на катушку, поэтому перед установкой новой детали следует проверить свечу, состояние свечного колпачка и провода, контакт выключателя, крепления и зазор между модулем и маховиком. Такой порядок помогает исключить простые причины неполадки и выполнить ремонт обоснованно.

Катушка подходит для мотокос Husqvarna 125R и 128R, однако внутри одной серии могут встречаться разные исполнения деталей. Обозначение mod.A указывает на конкретный вариант конструкции. При выборе сравните старую катушку с новой по форме корпуса, расположению и расстоянию между крепежными точками, ориентации рабочей части относительно маховика, длине и направлению высоковольтного провода, форме свечного колпачка и типу отдельного контакта. Совпадение только названия модели без проверки исполнения недостаточно для уверенного подбора.

Что учитывать при установке

• До начала работ двигатель должен быть остановлен и полностью остыть, а свечной колпачок — снят со свечи.
• Высоковольтный провод прокладывают по штатному маршруту так, чтобы он не касался горячих поверхностей, острых кромок и подвижных деталей.
• Модуль устанавливают рабочей стороной к маховику и выставляют предусмотренный производителем инструмента зазор.
• Крепления затягивают равномерно, не допуская смещения корпуса при окончательной фиксации.
• Отдельный контакт подключают по прежней схеме, предварительно проверив состояние клеммы и изоляции провода.

После монтажа маховик должен вращаться свободно, без касания корпуса катушки. Затем проверяют наличие искры, запуск и устойчивость работы двигателя на разных оборотах. Если неисправность сохраняется, диагностику продолжают по другим компонентам системы запуска и питания, поскольку установка новой катушки не устраняет неполадки свечи, выключателя, проводки или топливной системы.

WOODMAN mod.A подходит для планового ремонта и восстановления мотокосы, когда установлено, что прежний модуль не формирует стабильный импульс. Тщательная проверка геометрии перед заказом и правильная настройка положения относительно маховика помогают установить деталь без переделки штатных креплений и вернуть инструмент в эксплуатацию.
