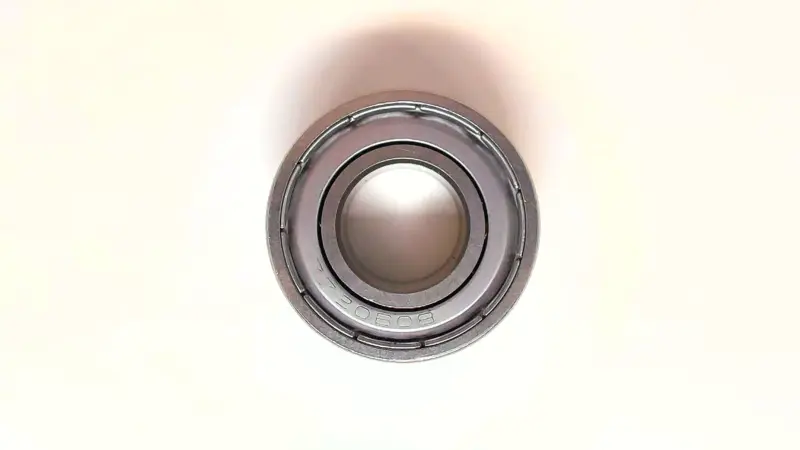

Подшипник каретки велосипеда 80902-ZZ 16×35×14 FM

Подшипник каретки велосипеда 80902-ZZ 16×35×14 FM

Подшипник 80902-ZZ предназначен для замены изношенной опоры в кареточном узле велосипеда. Это радиальный однорядный шариковый подшипник размером 16×35×14 мм: внутренний диаметр — 16 мм, наружный — 35 мм, ширина — 14 мм. Такое сочетание параметров необходимо проверять полностью, поскольку совпадения только одного или двух размеров недостаточно для правильной посадки детали.

Каретка передаёт усилие от педалей к трансмиссии, поэтому состояние установленных в ней опор напрямую связано с плавностью вращения шатунов. Изношенный подшипник может проявлять себя неровным вращением, люфтом или посторонним шумом. Если причиной неисправности стала выработка опоры, замена подшипника, точно подобранного по конструкции и посадочным размерам, позволяет вернуть кареточному узлу корректную работу.

Модель FM рассчитана на применение в велосипедной каретке. Подбирать её следует не по внешнему сходству и не только по модели велосипеда, а по параметрам снятой детали и самого кареточного узла. Даже на похожих велосипедах могут использоваться разные варианты кареток, а ранее отремонтированный узел может отличаться от первоначальной комплектации.

Конструкция и защитное исполнение

80902-ZZ имеет радиальную однорядную шариковую конструкцию. Исполнение ZZ предусматривает две металлические защитные шайбы, закрывающие внутреннюю часть подшипника с обеих сторон. При замене важно учитывать не только размеры, но и этот вариант исполнения: близкий по габаритам подшипник с другой конструкцией защиты не следует считать равноценной заменой без проверки требований кареточного узла.

Внутреннее отверстие диаметром 16 мм должно соответствовать сопрягаемой детали, наружный диаметр 35 мм — посадочному месту, а ширина 14 мм — предусмотренному пространству в узле. Ошибка по любому из этих параметров может помешать правильной установке. Поэтому обозначение 80902-ZZ и все три размера лучше сопоставлять со старым подшипником одновременно.

Как подобрать подшипник

Перед покупкой снимите старый подшипник и осмотрите обозначение на его обойме, если оно сохранилось. После этого проверьте посадочные размеры измерением или по документации каретки: 16 мм по внутреннему отверстию, 35 мм по наружной обойме и 14 мм по ширине. Отдельно убедитесь, что требуется исполнение с двумя металлическими защитными шайбами и индексом ZZ.

Если маркировка старой детали читается не полностью, ориентируйтесь на совокупность параметров. Нельзя выбирать замену только потому, что наружный диаметр выглядит подходящим: при другой ширине или внутреннем отверстии подшипник не будет соответствовать предусмотренной посадке. Такой же подход нужен после прежнего ремонта велосипеда, когда в каретке уже могли заменить отдельные компоненты.

Установка и проверка узла

До монтажа осмотрите посадочные места и сопрягаемые детали и сопоставьте их со снятым подшипником. Новый подшипник должен устанавливаться в предназначенное для него положение без перекоса. Во время установки важно прикладывать усилие равномерно и не допускать ударной нагрузки на защитные шайбы. Если для разборки и сборки конкретной каретки требуется специальный инструмент, используйте подходящую оснастку для этого узла.

После сборки проверьте вращение шатунов и отсутствие люфта или постороннего шума. Такая проверка помогает сразу оценить правильность посадки и сборки каретки. Если признаки неисправности сохраняются, следует проверить остальные сопрягаемые детали узла, поскольку состояние подшипника — только одна из возможных причин нарушения работы.

Подшипник каретки 80902-ZZ 16×35×14 FM подходит для обслуживания велосипедного кареточного узла, в котором требуется именно такая размерная и конструктивная замена. Это выбор для ремонта по точным параметрам: радиальная однорядная шариковая конструкция, размеры 16×35×14 мм и две металлические защитные шайбы в исполнении ZZ.
