Хромированный съемник каретки-картриджа велосипеда FM

Съемник каретки-картриджа велосипеда FM

Специализированный инструмент предназначен для демонтажа и установки велосипедной каретки картриджного типа или ее резьбовой чашки с подходящим шлицевым профилем. Рабочая часть входит в шлицы каретки, после чего вращающее усилие передается через корпус съемника. Такая схема позволяет воздействовать непосредственно на чашку и сохранять инструмент соосным с кареточным стаканом.

Съемник пригодится при замене изношенного картриджа, обслуживании трансмиссии, разборке велосипеда перед ремонтом рамы или установке новой каретки. Это не съемник шатунов: перед доступом к каретке шатуны необходимо снять подходящим для их конструкции способом. Инструмент также не рассчитан на наружные чашки других стандартов, если их профиль не совпадает с его рабочими шлицами.

Конструкция и применение

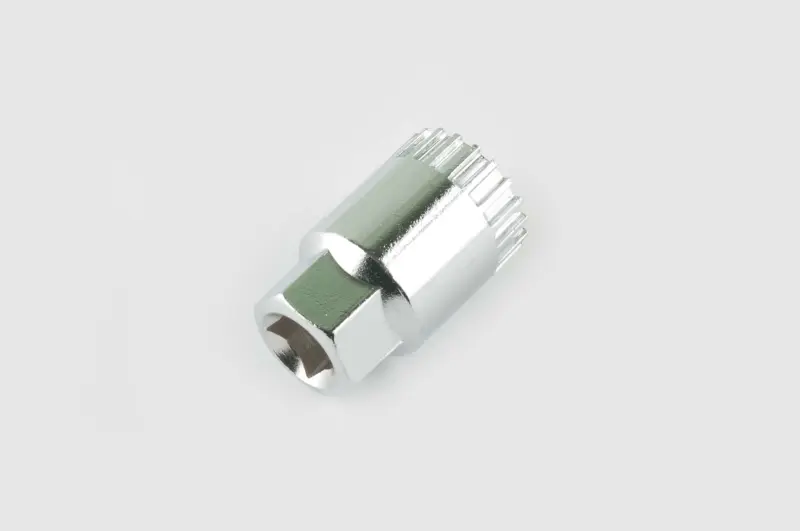

Инструмент выполнен в виде компактной цилиндрической головки. На одном конце находится наружный шлицевой профиль для соединения с чашкой каретки. Противоположная сторона имеет наружные грани и внутреннее квадратное посадочное отверстие, поэтому усилие можно прикладывать подходящим ручным приводом. Поверхность имеет хромированный внешний вид.

Перед покупкой сравните форму посадки на своей каретке с рабочей частью съемника. Основные критерии — тип чашки, расположение шлицов, их количество, диаметр посадочной зоны и наличие свободного прохода вокруг оси. Название марки велосипеда само по себе не определяет совместимость: на одной модели в разные годы или после ремонта могли устанавливать каретки разных стандартов.

• Назначение: работа с велосипедными каретками-картриджами и совместимыми резьбовыми чашками.
• Рабочая сторона: цилиндрическая головка с наружными шлицами.
• Сторона привода: наружные грани и внутреннее квадратное отверстие для подходящего ручного инструмента.
• Исполнение: компактный металлический корпус с хромированной поверхностью.

Как работать со съемником

До начала разборки освободите доступ к чашке и очистите ее посадочный профиль от загрязнений. Вставляйте съемник до полной глубины: частичное зацепление концентрирует усилие на краях шлицов и увеличивает вероятность повреждения чашки. Удерживайте привод по оси каретки, без бокового перекоса. Если соединение затянуто сильно, сначала убедитесь, что профиль выбран правильно, а инструмент не упирается в ось или соседние детали.

Направление отворачивания зависит от стандарта резьбы рамы и стороны каретки. Перед приложением большого усилия проверьте схему обслуживания конкретной рамы и картриджа. При установке также соблюдайте порядок монтажа и момент затяжки, указанные производителем каретки или велосипеда. Сам съемник передает усилие, но не заменяет динамометрический привод и не определяет нужное направление резьбы.

Практические рекомендации

Рабочие шлицы съемника и чашки должны быть чистыми, без налипшей грязи и металлической стружки. Во время вращения следите, чтобы головка не выходила из зацепления. Для регулярного обслуживания полезно проверять состояние граней и шлицев: деформированный профиль хуже садится в чашку и способен повредить ее края.

FM подойдет для домашней мастерской или набора веломеханика, если посадочный профиль каретки совпадает с формой инструмента. До заказа сопоставьте съемник непосредственно с кареткой либо с техническими данными установленного картриджа, а также заранее подготовьте инструмент для снятия шатунов и ручной привод подходящего формата.
