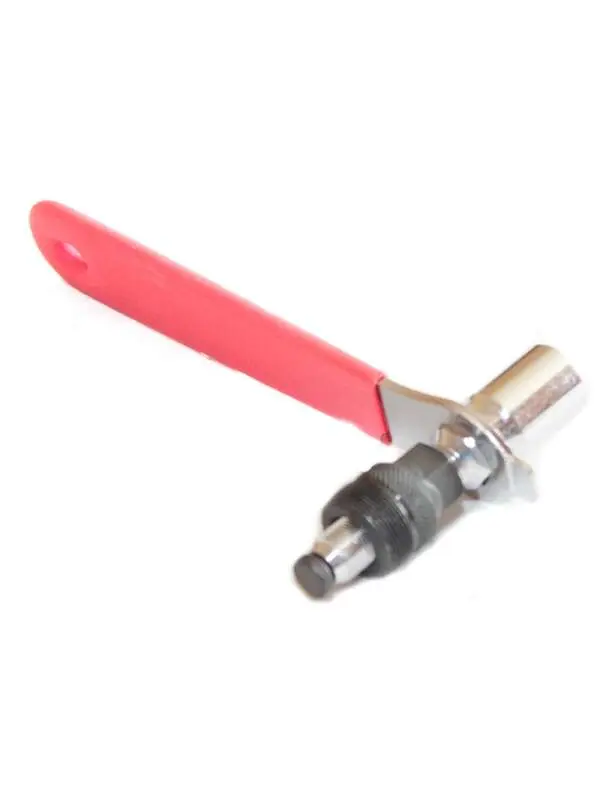

Съемник велосипедного шатуна с ручкой FM

Съемник велосипедного шатуна с ручкой FM

Инструмент предназначен для демонтажа велосипедного шатуна с оси каретки. Он подходит для обслуживания разборных систем, в которых шатун плотно посажен на ось и имеет внутреннюю резьбу под съемник. Такая операция требуется при замене шатуна или системы, обслуживании каретки, работе со звездами и полной разборке привода. Резьбовой способ позволяет стягивать деталь постепенно, без ударов по шатуну и попыток поддеть его со стороны рамы.

Как работает съемник

Конструкция состоит из наружной резьбовой части, центрального нажимного винта и встроенной ручки. Наружная часть вкручивается в предусмотренную для съемника резьбу шатуна, а центральный винт упирается в торец оси каретки. При вращении ручки винт перемещается внутрь, продолжает давить на ось и одновременно стягивает шатун с посадочного места. Ручка дает удобный захват для контролируемого вращения центрального винта и позволяет работать без отдельного ключа именно на этом этапе.

• Назначение: снятие шатуна с оси каретки при ремонте и обслуживании велосипедного привода.
• Принцип действия: резьбовой корпус удерживается в шатуне, а нажимной винт создает направленное усилие относительно оси.
• Формат инструмента: съемник оснащен собственной ручкой для вращения нажимного винта.
• Условия применения: в шатуне должна быть исправная внутренняя резьба, рассчитанная на установку съемника.

Что проверить перед выбором

Сначала определите конструкцию шатунов на велосипеде. Такой съемник выбирают не только по внешнему виду инструмента: необходимо сопоставить резьбу в шатуне, тип посадки на ось и размер опорной части нажимного винта. Для осей с квадратным и шлицевым соединением могут требоваться наконечники разного диаметра. Опорная часть должна свободно проходить через отверстие шатуна и давить именно на торец оси, а не упираться в сам шатун. Системы с самоизвлекающим болтом и некоторые двухкомпонентные конструкции разбираются другим способом и обычного резьбового съемника не требуют.

Проверьте состояние внутренней резьбы шатуна до начала работы. Загрязнение, краска, поврежденные витки или перекос при вкручивании мешают корпусу войти на достаточную глубину. Неполное зацепление концентрирует нагрузку на нескольких витках и может сорвать резьбу. Съемник также не заменяет ключ, которым предварительно отворачивают фиксирующий болт или гайку шатуна.

Порядок демонтажа

Снимите пылезащитную крышку, если она закрывает крепеж, затем полностью выкрутите центральный болт или гайку и извлеките оставшуюся под ними шайбу. Перед установкой отведите нажимной винт назад: наружная часть должна вкручиваться в шатун независимо и на полную доступную глубину. Очистите обе резьбы, совместите инструмент без перекоса и сначала заверните его рукой. После надежной посадки вращайте ручку по часовой стрелке. Когда винт коснется оси, сопротивление возрастет; дальнейшее равномерное вращение стянет шатун с посадки.

Во время работы удерживайте шатун и не допускайте боковой нагрузки на инструмент. Если наружный корпус идет туго с первых оборотов, нажимной наконечник упирается не в ось или резьба начинает закусывать, остановитесь и повторно проверьте соответствие деталей. После отделения шатуна выкрутите съемник из него и очистите резьбовые поверхности. FM с ручкой пригодится в домашней мастерской и при регулярном велосипедном обслуживании, когда нужен аккуратный демонтаж шатуна с резьбовым посадочным местом под съемник.
