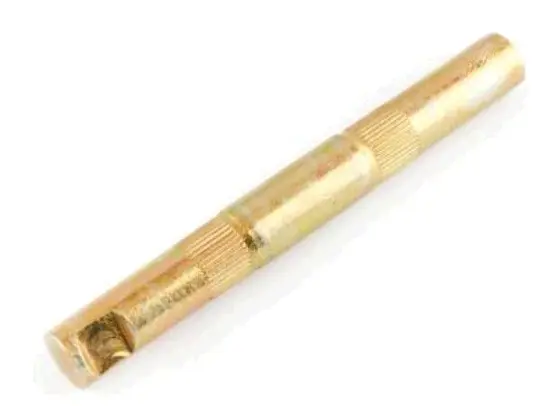

Ось велосипедной каретки FM под клин 140 мм, без подшипников

Ось велосипедной каретки FM под клин 140 мм

Ось предназначена для ремонта разборной велосипедной каретки с клиновым креплением шатунов. Она располагается внутри кареточного стакана рамы, служит опорой для правого и левого шатуна и передает создаваемое при педалировании усилие на ведущую звезду. Длина детали составляет 140 мм. Подшипники в комплект не входят, поэтому позиция подходит для замены самой оси с сохранением совместимых деталей имеющейся каретки либо для сборки с отдельно подобранными подшипниками и чашками.

Конструкция и назначение

Клиновая система отличается способом соединения оси с шатунами: крепежные клинья проходят через пазы на концах оси и фиксируют шатуны в требуемом положении. Такой вариант нельзя заменять осью под квадрат без одновременной замены соответствующих компонентов. Модель FM рассчитана именно на клиновое крепление, поэтому при подборе сначала определяют тип шатунов, а затем сверяют длину и геометрию старой оси.

Во время движения ось вращается на подшипниках внутри каретки. От ее положения зависят взаимное расположение шатунов, свободное вращение системы и положение ведущей звезды относительно рамы и цепи. Исправная деталь должна устанавливаться без деформации и повреждений на посадочных участках. Замена требуется, если старая ось погнута, имеет выраженную выработку в местах контакта с подшипниками, поврежденные клиновые пазы или не позволяет правильно отрегулировать каретку.

Что проверить перед выбором

• Длину: полная длина этой оси — 140 мм; ее необходимо сопоставить с размером снятой детали.
• Тип соединения: модель предназначена для шатунов, фиксируемых клиньями, а не для посадки под квадрат или другого стандарта.
• Геометрию: сравните расположение опорных участков, уступов и пазов с прежней осью. Одинаковой общей длины недостаточно, если остальные посадочные параметры различаются.
• Состав каретки: подшипников вместе с осью нет. Их состояние, размер и соответствие чашкам проверяют отдельно.
• Положение шатунов: после предварительной сборки шатуны не должны задевать раму, а ведущая звезда должна сохранять корректное положение относительно цепи.

Установка и регулировка

Перед монтажом каретку разбирают и очищают ее внутренние детали от старой смазки и загрязнений. Чашки и подшипники осматривают на предмет износа, коррозии и повреждений дорожек качения. Устанавливать новую ось с сильно изношенными сопряженными деталями нецелесообразно: они могут вызвать люфт, тугое вращение и быструю выработку посадочных поверхностей.

Ось монтируют в соответствии с конструкцией конкретной разборной каретки, после чего регулируют чашки. В собранном состоянии вращение должно быть плавным, без заедания, заметного поперечного люфта и чрезмерной затяжки. Затем устанавливают шатуны и клинья, контролируя их ориентацию и равномерную посадку. Клинья должны соответствовать шатунам и пазам оси; неподходящий крепеж может садиться с перекосом и не обеспечивать стабильную фиксацию.

После первых поездок полезно проверить затяжку крепления шатунов и отсутствие люфта в каретке. Стук при педалировании, боковое перемещение шатунов, неравномерное вращение или изменение положения звезды требуют повторной проверки сборки. Ось FM длиной 140 мм выбирают как ремонтную деталь для совместимой клиновой каретки, когда размеры и форма прежней оси совпадают, а подшипники приобретаются отдельно либо остаются пригодными для дальнейшего использования.
