Трос газа для короткоходной ручки PitBike ST

Трос газа для короткоходной ручки PitBike ST

Предназначен для механического соединения короткоходной ручки акселератора с приводом дросселя на питбайке. При повороте рукоятки внутренний трос перемещается внутри наружной оболочки и передает управляющее усилие к карбюратору либо другому предусмотренному конструкцией механизму подачи топлива. Эта деталь нужна при сборке соответствующей системы управления газом, а также при замене растянутого, поврежденного или заедающего троса.

Назначение и конструкция

Модель рассчитана именно на короткоходную ручку типа PitBike ST. Такая рукоятка открывает газ за меньший угол поворота по сравнению с обычным вариантом, поэтому правильное сочетание ручки, троса и привода дросселя особенно важно для предсказуемого управления. Неподходящая длина оболочки, иной наконечник или неверный запас свободного хода могут помешать нормальной регулировке даже тогда, когда трос удается физически установить.

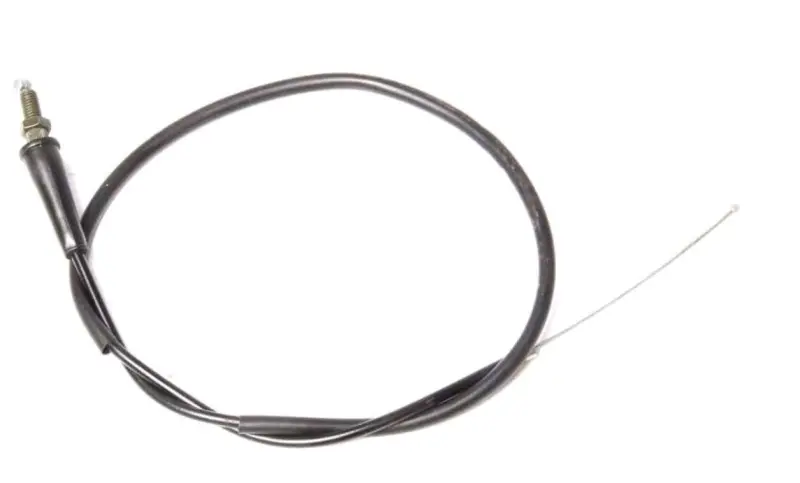

Конструкция включает гибкую наружную оболочку черного цвета, подвижный внутренний трос и резьбовой регулировочный участок с контрящей гайкой на одном из концов. Оболочка направляет трос по маршруту от руля к карбюратору и защищает его на закрытых участках. Регулировочная часть позволяет настроить свободный ход в пределах, предусмотренных самой системой управления. Форма обоих окончаний определяет соединение с механизмом ручки и приводом дросселя, поэтому их необходимо учитывать наравне с длиной.

Что сопоставить перед выбором

• Тип ручки: трос выбирают для короткоходной ручки PitBike ST, а не только по общему обозначению техники.
• Общую длину и длину оболочки: деталь должна проходить по штатному маршруту без натяжения, чрезмерного провисания и вынужденных перегибов.
• Свободные участки внутреннего троса: их длина влияет на возможность соединения и последующей регулировки.
• Форму и размеры окончаний: наконечники должны соответствовать посадочным местам в ручке и на стороне карбюратора.
• Резьбу регулировочного участка: она должна подходить к корпусу используемой ручки и обеспечивать достаточный диапазон настройки.
• Маршрут прокладки: при полном повороте руля вправо и влево трос не должен натягиваться, цепляться за соседние детали или менять положение дросселя.

Надежнее всего сопоставить новую деталь со снятым тросом по всей длине, оболочке, окончаниям и регулировочной резьбе. Одного совпадения названия питбайка недостаточно: на технике одной серии могут использоваться разные ручки, карбюраторы и варианты прокладки.

Установка и проверка работы

Перед снятием старого троса следует запомнить его маршрут и положение фиксаторов. Новый трос прокладывают плавно, без острых изгибов, заломов, защемления крепежом и контакта с горячими поверхностями. Сначала окончания полностью устанавливают в предусмотренные посадочные места, затем регулируют свободный ход по руководству конкретной модели техники и затягивают контрящие гайки.

Первичную проверку выполняют при выключенном двигателе. Ручка должна перемещаться свободно и самостоятельно возвращаться в полностью закрытое положение после отпускания. Работу проверяют при прямом руле и в обоих крайних положениях: натяжение не должно возрастать, а дроссель — приоткрываться из-за поворота руля. Если правильный свободный ход нельзя получить доступным диапазоном регулировки, необходимо повторно проверить длину, окончания и соответствие троса установленной ручке.

Замена требуется при разлохмачивании внутреннего троса, повреждении или заломе оболочки, подклинивании, нестабильном возврате ручки и невозможности убрать избыточный люфт регулировкой. После монтажа полезно периодически контролировать состояние открытых участков, фиксацию регулировочных гаек и легкость хода рукоятки.
