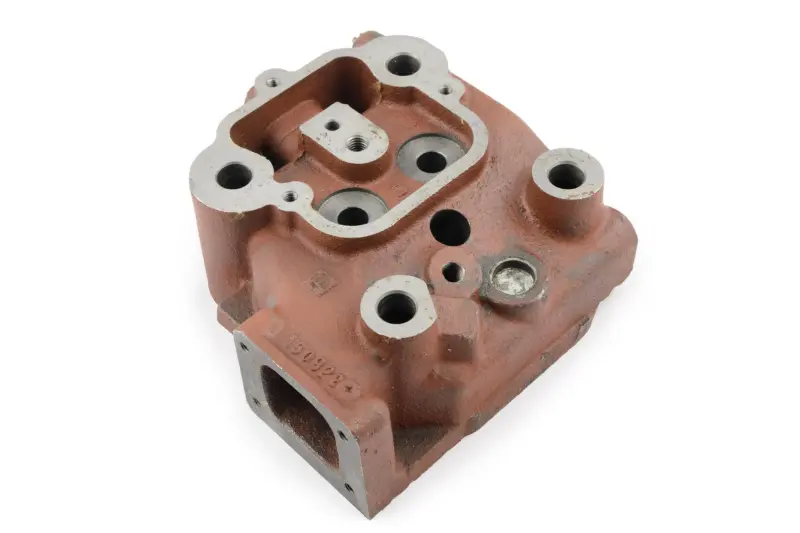

Головка цилиндра 195N (12 л.с.) 1GZ90 ST, голая

Головка цилиндра 195N (12 л.с.) 1GZ90 ST

Голая головка цилиндра предназначена для ремонта дизельного двигателя 195N мощностью 12 л.с. с водяным охлаждением, применяемого на мотоблоках и мототракторах типа 1GZ90. Деталь устанавливается в верхней части цилиндра, закрывает его и формирует камеру сгорания. В корпусе предусмотрены посадочные зоны и каналы, необходимые для работы клапанного механизма, впуска, выпуска и охлаждения двигателя.

Исполнение «голая» удобно при капитальном ремонте, когда корпус старой головки поврежден, а клапанные детали подбираются отдельно или часть исправных компонентов переносится после дефектовки. Это не головка в сборе: перед установкой необходимо определить полный перечень требуемых клапанов, пружин, тарелок, сухарей, направляющих и других сопрягаемых деталей. Фактическую комплектацию следует проверить до начала разборки двигателя, поскольку у предложений для 195N встречаются разные варианты подготовки корпуса.

Чугунная головка работает в зоне высокой температуры и давления. От состояния ее привалочной плоскости, клапанных посадок и каналов зависит герметичность цилиндра, компрессия и нормальный теплообмен с системой водяного охлаждения. Замена корпуса требуется при трещинах, деформации плоскости, повреждении резьб, критическом износе посадочных мест либо дефектах, которые невозможно надежно устранить механической обработкой.

Что проверить при подборе

• Обозначение двигателя: деталь рассчитана на дизельный двигатель 195N; обозначение 1GZ90 и заявленную мощность 12 л.с. необходимо сопоставить с документацией конкретной техники.
• Тип охлаждения: головка предназначена для двигателя с водяным охлаждением, поэтому расположение и форма каналов должны совпадать с блоком цилиндра и прокладкой.
• Привалочная сторона: сравните контур камеры сгорания, крепежные отверстия, проходы охлаждающей жидкости и масляные каналы со снятой деталью.
• Навесные соединения: проверьте конфигурацию впускного и выпускного окон, места крепления коллекторов, форсунки, крышки и элементов клапанного механизма.
• Вариант оснащения: заранее уточните наличие седел и направляющих, а также совместимость клапанных деталей, которые планируется использовать при сборке.

Подготовка и установка

Перед монтажом корпус очищают от консервационных загрязнений и проверяют на отсутствие трещин, поврежденных резьб и забоин на обработанных поверхностях. Привалочную плоскость блока также очищают и контролируют; между блоком и головкой устанавливают подходящую прокладку для двигателя 195N. Крепеж затягивают в последовательности и с моментом, указанными в руководстве конкретного двигателя. После сборки регулируют клапанные зазоры, проверяют герметичность соединений, циркуляцию охлаждающей жидкости и отсутствие утечек.

При выборе нельзя ориентироваться только на мощность техники: двигатели близкого класса могут отличаться расположением отверстий, каналов и навесных деталей. Надежный подбор выполняют одновременно по маркировке модели двигателя, типу охлаждения и геометрии снятой головки. Такой подход позволяет подготовить все необходимые компоненты до ремонта и избежать повторной разборки двигателя.
