Комплект прокладок двигателя ST Yamaha JOG 3KJ Ø40 мм

Комплект прокладок двигателя ST для Yamaha JOG 3KJ Ø40 мм

Набор предназначен для ремонта двигателя скутера Yamaha JOG с обозначением 3KJ и цилиндром диаметром 40 мм. Прокладки устанавливаются между сопрягаемыми деталями после разборки мотора и восстанавливают уплотнение соединений. Такой комплект нужен при ремонте цилиндропоршневой группы, вскрытии корпуса или снятии крышек, когда старые детали уже обжаты, порваны либо повреждены во время демонтажа.

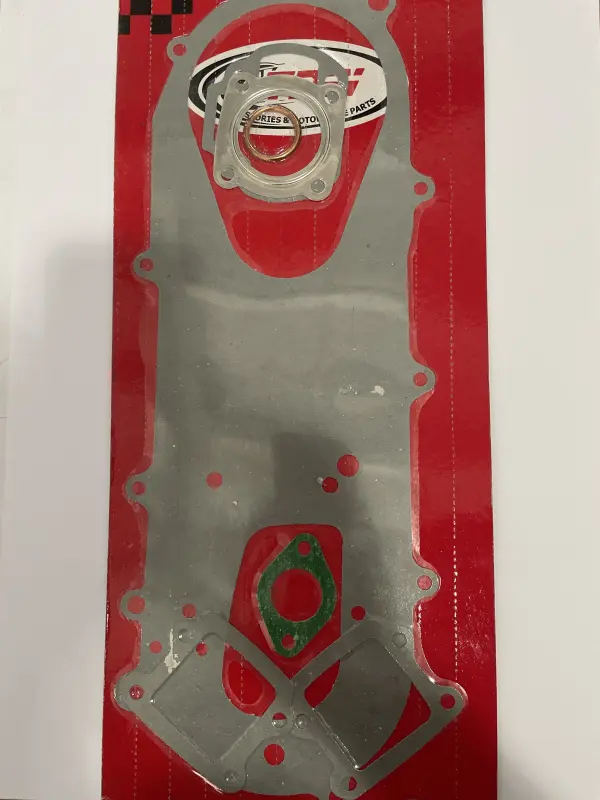

В набор входят прокладки нескольких форм: крупная контурная деталь для корпусного соединения, круглые и фигурные детали для более компактных посадочных плоскостей. Комплектный формат удобен при плановой переборке: необходимые уплотнения подбираются для разных разъемов одного двигателя, а не приобретаются по отдельности после каждого этапа разборки. Фактическое количество и назначение каждой детали следует сопоставить со снятым комплектом до начала сборки.

Назначение прокладок

Прокладка заполняет небольшие неровности между двумя подготовленными поверхностями и помогает сохранить плотность соединения после затяжки крепежа. От ее формы зависят положение отверстий, свободный проход каналов и равномерное прилегание деталей. Поэтому прокладку нельзя подрезать по месту, смещать относительно направляющих или устанавливать при несовпадении контура. Правильно подобранная геометрия особенно важна в зоне цилиндра и на протяженных плоскостях корпуса.

Комплект используют не для изменения характеристик двигателя, а для корректной сборки штатной конфигурации с размером 40 мм. Обозначение Ø40 мм относится к размеру цилиндра, под который рассчитаны соответствующие прокладки набора. Если на скутере установлена тюнинговая цилиндропоршневая группа, цилиндр другого диаметра либо двигатель иной серии, совместимость необходимо определять по фактическим деталям, а не только по названию модели JOG.

Что проверить при выборе

• Код двигателя: набор рассчитан на исполнение Yamaha JOG 3KJ; близкое внешнее сходство с другими моторами не подтверждает одинаковые посадочные контуры.
• Диаметр цилиндра: требуемое значение — 40 мм. Этот параметр нужно проверять отдельно, поскольку для 3KJ предлагаются комплекты и под другие размеры.
• Форма соединений: сравните наружные контуры, расположение крепежных отверстий, окон и каналов со снятыми прокладками.
• Объем ремонта: заранее определите, какие соединения будут разобраны, и убедитесь, что в наборе присутствуют нужные для них детали.
• Состояние плоскостей: глубокие царапины, сколы, деформация или остатки старого уплотнения требуют устранения до сборки.

Подготовка и установка

Перед монтажом полностью удаляют остатки прежних прокладок, не повреждая прилегающие плоскости. Поверхности очищают от загрязнений и проверяют на дефекты. Новую деталь укладывают без складок и перекоса, совмещая крепежные отверстия и рабочие каналы. Она должна лежать свободно по своему контуру: растягивание, пробивание дополнительных отверстий или принудительная подгонка указывают на неправильный подбор.

Корпусные детали соединяют равномерно, а крепеж затягивают в последовательности и с усилием, предусмотренными руководством для конкретного двигателя. Избыточная затяжка может деформировать прокладку или сопрягаемую деталь, а недостаточная — оставить соединение неплотным. Применение дополнительных составов допускается только там, где это предусмотрено технологией ремонта Yamaha JOG 3KJ: универсальное нанесение герметика на все поверхности способно перекрыть каналы и усложнить последующее обслуживание.

После сборки двигатель проверяют на отсутствие следов утечки и посторонних признаков в местах выполненного ремонта. Комплект ST Yamaha JOG 3KJ Ø40 мм подходит для обслуживания штатного 40-миллиметрового исполнения и помогает подготовить основные разъемные соединения к повторной сборке. Для уверенного выбора достаточно подтвердить обозначение 3KJ, размер цилиндра и совпадение всех контуров со снятыми деталями.
