Статор генератора Active 5+1 катушек ST

Статор генератора Active 5+1 катушек ST

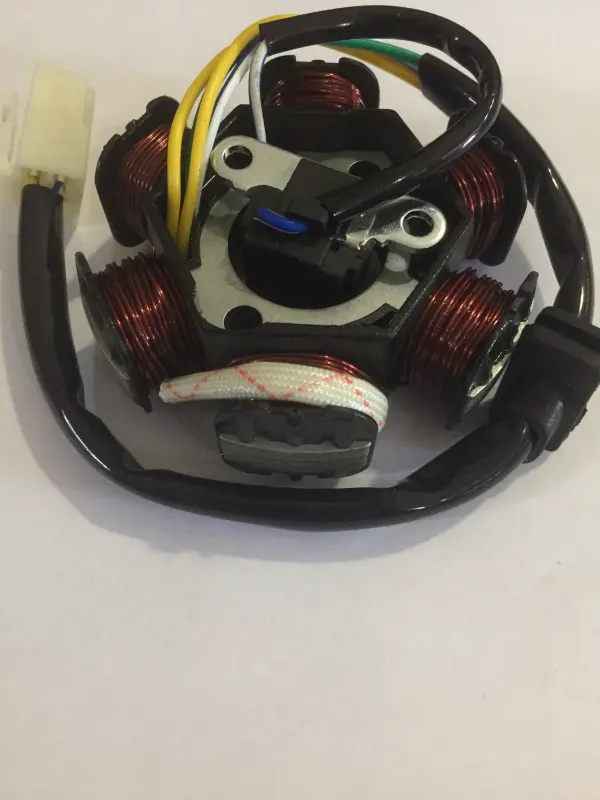

Статор ST предназначен для генераторной системы четырехтактных мопедов семейства Active. Деталь устанавливается неподвижно рядом с ротором и участвует в выработке электроэнергии для бортового оборудования, а импульсный датчик связан с определением момента искрообразования. Конфигурация 5+1 указывает на исполнение с шестью катушками и служит одним из основных критериев подбора. Статор рассчитан на замену штатной сборки при совпадении конструкции, крепления и схемы подключения.

Назначение и устройство

Катушки размещены по окружности металлического основания. В конструкцию также входят импульсный датчик, изолированные провода, кабельный жгут и разъемы. При вращении ротора его магнитное поле взаимодействует с обмотками неподвижного статора, благодаря чему генераторная система вырабатывает электроэнергию. Положение импульсного датчика относительно ротора влияет на формирование сигнала для системы зажигания, поэтому геометрия сборки должна соответствовать применяемому двигателю.

Товар заявлен для мопедов FORTE, MUSSTANG, SPARK и VIPER семейства Active. В перечень совместимых вариантов входят FORTE ACTIVE FT 110/125, MUSSTANG ACTIVE MT 110/125, SPARK SP 110 DELTA, SPARK SP 110/125 ACTIVE и VIPER V 110/125 ACTIVE. Другой профиль основания, расположение датчика, число выводов или распиновка разъемов могут исключать установку даже на технику с похожим названием. Поэтому модель мопеда остается ориентиром, а окончательный подбор выполняют по конструкции снятого статора.

Когда требуется замена

Проверка статора актуальна при отсутствии искры, затрудненном запуске, перебоях в работе зажигания, слабой зарядке аккумулятора или нестабильной работе освещения. Причиной могут быть обрыв обмотки, межвитковое замыкание, нарушение изоляции проводов, перегрев катушек, повреждение разъема либо неисправность импульсного датчика. Такие же проявления встречаются при неисправностях ротора, регулятора напряжения, коммутатора, массы или проводки мопеда, поэтому решение о замене желательно принимать после проверки соединений и измерений мультиметром.

Что сравнить перед покупкой

• Исполнение катушек: на старой детали должна применяться конфигурация 5+1.
• Основание: сопоставьте его форму, наружные контуры и расположение крепежных отверстий.
• Импульсный датчик: проверьте место установки, направление и расстояние относительно крепления статора.
• Проводку: сравните количество и цвета проводов, длину жгута, форму колодок и порядок контактов.
• Посадку: убедитесь, что основание и вывод кабеля помещаются под штатной крышкой без контакта с ротором.

Установка и проверка

Перед разборкой аккумулятор отключают, а расположение штатной проводки и разъемов фиксируют для последующего подключения. Посадочную поверхность очищают, крепеж затягивают равномерно, кабель прокладывают по предусмотренному маршруту и защищают от защемления крышкой. Положение и зазор импульсного датчика выставляют по требованиям конкретного двигателя. Самостоятельно изменять соединение обмоток или подключать выводы только по совпадению цвета не следует: одинаковая окраска не всегда означает одинаковое расположение контактов.

После монтажа проверяют свободное вращение ротора, надежность разъемов, наличие устойчивой искры и параметры генераторной системы. Статор Active 5+1 ST будет корректным выбором, если одновременно совпадают модель применения, конфигурация катушек, крепеж, положение датчика и подключение. Комплексная сверка до установки снижает риск несовместимости и повторной разборки двигателя.
