Катушка зажигания KZ для мотокос Husqvarna 125R/128R

Катушка зажигания KZ для Husqvarna 125R/128R

Модуль предназначен для ремонта системы зажигания бензиновых мотокос Husqvarna 125R и 128R. Он формирует напряжение, необходимое свече для образования искры, и взаимодействует с маховиком двигателя. Исправность этой детали важна для запуска мотора и устойчивого воспламенения топливной смеси при изменении оборотов.

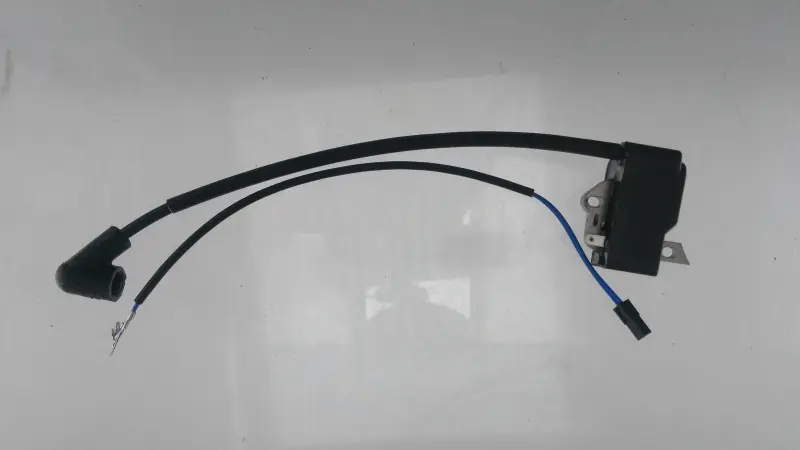

Конструкция включает корпус модуля с крепежными проушинами, высоковольтный провод со свечным колпачком, провод с разъемом и отдельный контактный вывод. Такое исполнение объединяет основные соединения катушки в одной детали: высоковольтный провод подключается к свече, остальные контакты входят в систему управления зажиганием и остановкой двигателя. При монтаже провода следует уложить по штатному маршруту, не допуская их натяжения, пережатия кожухом или соприкосновения с движущимися и сильно нагревающимися деталями.

Когда требуется проверка катушки

Поводом для диагностики могут быть отсутствие или периодическое исчезновение искры, затрудненный запуск, внезапная остановка двигателя либо нестабильная работа под нагрузкой. Эти признаки не всегда указывают только на катушку: перед заменой проверяют свечу, свечной колпачок, состояние проводов и контактов, выключатель остановки, крепление модуля и зазор относительно маховика. Такой порядок помогает исключить неисправность смежных деталей и избежать замены исправного компонента.

Особенно внимательно осматривают высоковольтный провод в местах изгиба и входа в корпус, плотность посадки колпачка на свече, целостность разъема и отсутствие окисления на контактах. Если искра пропадает после прогрева или появляется только время от времени, проверку желательно проводить с учетом условий, при которых проявляется неисправность.

Как подобрать подходящий модуль

Основной ориентир для этой позиции — модели Husqvarna 125R и 128R. У техники разных годов и исполнений могут отличаться отдельные компоненты, поэтому одного совпадения краткого обозначения модели недостаточно. До установки сравните снятую катушку и новую деталь по форме корпуса, расположению и расстоянию между крепежными точками, конфигурации сердечника, типу контактов, разъему, длине и направлению выхода проводов, а также исполнению свечного колпачка.

• Модель техники: Husqvarna 125R или 128R с учетом полного обозначения конкретной модификации.
• Крепление: расположение проушин и посадка корпуса должны соответствовать штатному месту возле маховика.
• Подключение: проверьте количество, форму и расположение выводов, а также ответную часть разъема.
• Провода: их длины должно хватать для прокладки по предусмотренному маршруту без натяжения.
• Свечной колпачок: его исполнение должно соответствовать свече и обеспечивать плотное соединение.

Установка и контроль после замены

Работу выполняют на остывшем двигателе, предварительно сняв свечной колпачок. Посадочную область очищают от загрязнений, модуль устанавливают на штатные точки и выставляют зазор между ним и маховиком по ремонтной документации конкретной версии мотокосы. Произвольный зазор может ухудшить образование искры или привести к контакту деталей, поэтому точное значение не следует выбирать на глаз.

После затяжки крепежа нужно повторно проверить зазор, свободное вращение маховика, надежность всех соединений и правильность укладки проводов. Затем устанавливают защитные детали и проверяют запуск, устойчивость холостого хода и реакцию двигателя на набор оборотов. Катушка подходит для ремонта, когда подтверждено соответствие не только модели мотокосы, но и крепления, контактов и геометрии ранее установленного модуля.
