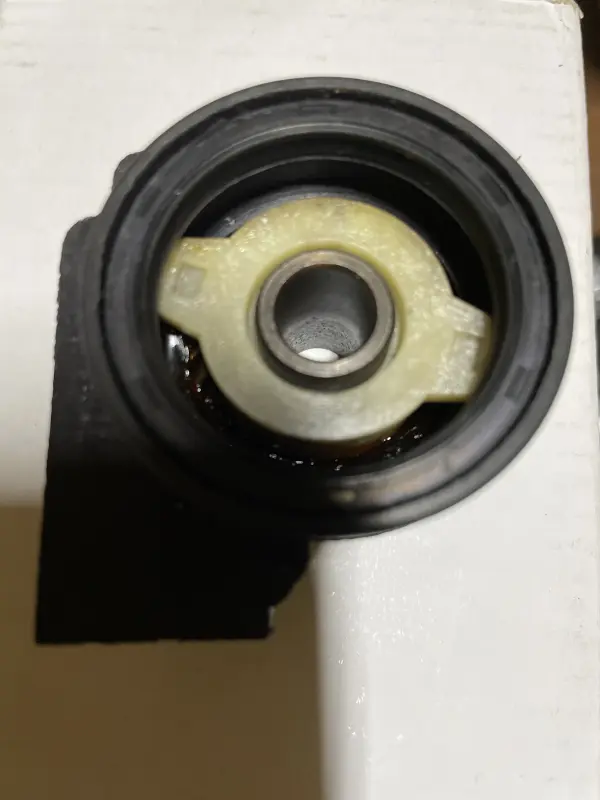

Привод спидометра (редуктор) Yamaha JOG 50 ST

Привод спидометра Yamaha JOG 50 ST

Механический редуктор предназначен для передачи вращения от переднего колеса к тросу спидометра на скутерах Yamaha JOG. Деталь устанавливается в зоне передней оси и служит связующим звеном между колесом и механическим указателем скорости. При движении внутренний механизм привода вращает сердечник троса, а тот передает движение на приборную панель. Исправная работа этой системы позволяет стрелке спидометра реагировать на изменение скорости без электронного датчика.

Привод выполнен в компактном круглом корпусе с центральным посадочным отверстием, внутренней вращающейся частью и боковым участком для соединения с тросом. Такая компоновка рассчитана на размещение непосредственно возле ступицы. Деталь относится именно к приводам спидометра, поэтому ее нельзя путать с редуктором трансмиссии, отдельной шестерней, тросом или приборной панелью. При ремонте необходимо определить, какая часть механизма перестала передавать вращение.

Когда требуется замена

Проверка привода актуальна, если стрелка спидометра остается неподвижной, показания периодически исчезают либо вращение от колеса не доходит до исправного троса. Причиной также могут стать повреждение корпуса, износ внутренних зацепов или нарушение посадки после обслуживания переднего колеса. Перед заменой полезно отдельно проверить трос: отсоединенный сердечник должен передавать вращение без заеданий, а соединительные концы не должны быть сорваны. Если трос и прибор исправны, внимание следует уделить редуктору у ступицы.

Изношенный привод не восстанавливает работу спидометра простой заменой троса. Аналогично новый редуктор не устранит неисправность самой приборной панели. Последовательная проверка колеса, привода, троса и указателя помогает определить причину и избежать покупки лишних деталей. При наличии шума или подклинивания продолжать эксплуатацию неисправного механизма нежелательно: сначала нужно проверить правильность посадки и состояние сопрягаемых частей.

Что сравнить при подборе

• Модель и модификацию скутера. Позиция заявлена для Yamaha JOG, однако у семейства существуют разные исполнения и годы выпуска.
• Конструкцию переднего колеса. Следует учитывать исполнение ступицы и тормозного механизма, поскольку одинаковое название модели не всегда означает одинаковую посадку.
• Форму корпуса. Сравните круглый наружный профиль, центральное отверстие, расположение упоров и ориентацию выхода под трос со снятой деталью.
• Соединение с тросом. Должны совпадать форма ответной части, способ фиксации и направление прокладки оболочки троса.
• Посадочные размеры. Диаметр отверстия, общая толщина и положение приводных выступов проверяют по старому редуктору или непосредственно по месту установки.

Обозначение ST в названии отличает эту товарную версию от других приводов для Yamaha JOG, включая варианты VV и детали для отдельных серий. Эти исполнения не следует считать взаимозаменяемыми без сопоставления конструкции. Для уверенного выбора используйте модель скутера, код рамы при его наличии и фактическую конфигурацию переднего колеса.

Установка и проверка

Монтаж выполняют при работе с передним колесом. Посадочную область очищают от загрязнений, затем совмещают приводные выступы редуктора с ответными пазами ступицы. Деталь должна занять свое положение без перекоса и чрезмерного усилия. Неправильное совмещение способно повредить внутренние зацепы уже во время затяжки оси или при первом вращении колеса. Точные моменты затяжки крепежа необходимо брать из сервисных данных конкретной модификации Yamaha JOG.

После сборки трос подключают без резкого перегиба и натяжения. Перед поездкой колесо проворачивают вручную, контролируя свободный ход, отсутствие заеданий и устойчивое вращение сердечника троса. Затем проверяют работу указателя скорости на малой скорости. Такой порядок позволяет вовремя обнаружить неправильную посадку и убедиться, что весь механический канал от ступицы до приборной панели собран корректно.

Привод Yamaha JOG 50 ST подходит для восстановления штатной механической передачи вращения к спидометру. Главным условием выбора остается совпадение посадки, приводных упоров и интерфейса троса с конкретным скутером.
