Шатун ИЖ Планета DUELLS с втулкой, сепаратором, пальцем и шайбами

Шатун ИЖ Планета DUELLS для ремонта коленчатого вала

Комплект предназначен для восстановления кривошипно-шатунного механизма двигателя мотоцикла ИЖ Планета. Шатун соединяет поршень с коленчатым валом: его верхняя головка работает с поршневым пальцем, а нижняя устанавливается на палец кривошипа. Через эту деталь усилие от поршня передается коленчатому валу, поэтому состояние посадочных поверхностей, подшипника нижней головки и геометрии шатуна непосредственно влияет на плавность вращения и отсутствие постороннего стука.

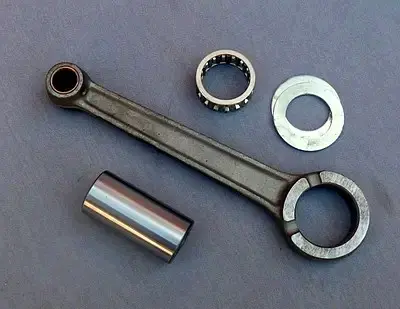

В набор входят шатун с втулкой верхней головки, нижний сепаратор, палец нижней головки и боковые шайбы. Такая комплектация ориентирована на перепрессовку коленчатого вала и позволяет одновременно заменить связанные детали нижнего соединения. Сепаратор удерживает ролики подшипника в заданном положении, палец служит дорожкой их качения, а шайбы располагаются по сторонам нижней головки шатуна.

Когда требуется замена шатуна

Основанием для ремонта могут быть стук в районе кривошипного механизма, ощутимый люфт нижней головки, повреждение втулки сверху, следы задиров или деформация стержня. В руководстве по ремонту ИЖ Планета также связываются задевание шатуна о щеки коленвала, изгиб детали и увеличенный осевой зазор в подшипнике нижней головки. Продолжать сборку с такими дефектами нельзя: сначала необходимо оценить состояние всего коленчатого вала и определить, какие сопряженные поверхности пригодны для дальнейшей работы.

Комплект подходит для ремонта ИЖ Планета, однако название серии само по себе не заменяет проверку конкретной модификации двигателя. До покупки следует сопоставить новый шатун со снятыми деталями и параметрами коленчатого вала. Особенно внимательно проверяют расстояние между центрами головок, диаметры посадок, ширину нижней головки, размеры пальца и сепаратора, а также толщину и количество боковых шайб. Если двигатель ранее ремонтировали или устанавливали другой коленвал, подбор только по модели мотоцикла может оказаться недостаточным.

Что проверить при подборе

• Верхнее соединение: диаметр втулки должен соответствовать применяемому поршневому пальцу, а ее ширина — поршню и верхней головке шатуна.
• Нижнее соединение: палец, сепаратор и шайбы подбираются под конструкцию щек коленвала и размеры нижней головки.
• Геометрия: длину шатуна и взаимное расположение головок сравнивают со штатной деталью или ремонтной документацией двигателя.
• Состояние коленвала: щеки, посадка пальца и поверхности, сопряженные с подшипником, не должны иметь повреждений, мешающих правильной сборке.
• Комплектность: перед началом ремонта проверяют наличие шатуна с верхней втулкой, нижнего сепаратора, пальца и боковых шайб.

Установка и контроль после сборки

Коленчатый вал семейства ИЖ Планета имеет прессованную конструкцию, поэтому замена шатуна требует разборки и последующей точной сборки кривошипа. Для такой операции необходимы пресс, подходящие оправки и измерительный инструмент. Руководства по ремонту рекомендуют выполнять восстановление коленвала в специализированной мастерской: перекос щек или неверная посадка пальца способны вызвать биение, боковое смещение шатуна и повторный стук.

Во время сборки контролируют свободу вращения нижнего подшипника, боковой зазор шатуна, отсутствие закусывания и задевания о щеки. После запрессовки проверяют взаимное положение частей коленвала и биение его цапф. Поршень, поршневой палец и остальные сопряженные детали также осматривают до окончательной установки. Комплект DUELLS подходит для планового восстановления коленчатого вала и ремонта двигателя после обнаружения износа шатуна, если все посадочные размеры соответствуют конкретной версии ИЖ Планета.
