Лепесток клапана мотороллера «Муравей» VDK

Лепесток клапана мотороллера «Муравей» VDK

Отдельная пластина для ремонта лепесткового клапана во впускной системе двухтактного двигателя мотороллера «Муравей». Деталь устанавливается в корпус клапана и вместе с его посадочной поверхностью и ограничителем участвует в управлении потоком топливовоздушной смеси. Это именно лепесток, а не клапан в сборе, поэтому при ремонте можно заменить поврежденную пластину без приобретения всего корпуса, если остальные части механизма исправны и соответствуют устанавливаемой детали.

Назначение и принцип работы

Лепестковый клапан действует как автоматически управляемый обратный клапан во впускном тракте. При разрежении тонкая пластина отклоняется от посадочной поверхности и открывает проход смеси в картер. Когда направление давления меняется, лепесток возвращается к седлу и перекрывает обратный поток в сторону карбюратора. Для правильной работы важны свободное открытие, своевременное закрытие и плотное прилегание всей рабочей площади пластины.

Состояние лепестка имеет значение не только для герметичности клапана. Искривленная, растрескавшаяся или неплотно прилегающая пластина не может корректно следовать за изменениями давления. Это способно нарушить наполнение двигателя смесью, сделать работу на разных оборотах менее устойчивой и вызвать обратный выброс во впускной тракт. При поиске причины нестабильного запуска или неровной работы двигателя лепестковый клапан проверяют вместе с карбюратором, соединениями впуска и уплотнениями.

Что проверить при подборе

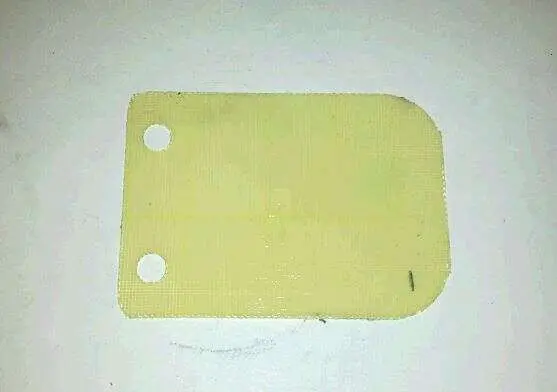

Название модели мотороллера не должно быть единственным критерием выбора: на технике разных выпусков и после прежних ремонтов могут стоять отличающиеся цилиндры и впускные детали. Сначала убедитесь, что двигатель оборудован лепестковым клапаном, а затем сопоставьте новую пластину со снятой. У детали плоская прямоугольная форма, два монтажных отверстия вдоль одной стороны и скругленная противоположная часть. Совпадение внешнего контура и расположения отверстий необходимо для правильной установки в имеющийся корпус.

• Форма и габариты: приложите старую и новую пластины друг к другу и проверьте совпадение краев без заметного смещения.
• Монтажные отверстия: расстояние между ними, диаметр и отступ от края должны соответствовать корпусу клапана и прижимной детали.
• Толщина: сравните ее со снятым лепестком, поскольку этот параметр влияет на гибкость, ход и посадку пластины.
• Поверхность прилегания: лепесток должен ложиться на седло ровно, без зазора, перекоса и выступания за предусмотренный контур.
• Исполнение клапана: проверьте форму корпуса, ограничителя хода и способ крепления; пластина не должна задевать соседние детали при открытии.

Проверка при ремонте

Поводом для замены служат потеря плоскостности, трещины, сколы, надрывы возле отверстий, повреждение кромок или следы контакта с корпусом. Старую пластину следует осматривать после очистки: загрязнение иногда скрывает дефекты и одновременно мешает оценить прилегание. Если седло изношено, корпус деформирован либо ограничитель поврежден, установка одного нового лепестка не устранит неисправность — состояние всего клапана нужно оценивать в сборе.

Перед монтажом очистите посадочную плоскость и каналы от старых отложений, не повреждая сопрягаемые поверхности. Размещайте лепесток в той же ориентации, которая предусмотрена конструкцией клапана. Крепеж затягивайте равномерно по требованиям руководства для конкретной модификации двигателя: пластина не должна быть смещена или зажата вне прижимной зоны. После сборки вручную проверьте свободный ход, возврат к седлу и отсутствие зацепов. Уплотнения впуска также должны быть исправны, поскольку посторонний подсос воздуха может сохранять симптомы, похожие на неисправность лепестка.

Эта позиция подходит для планового восстановления штатного лепесткового клапана «Муравья», когда корпус и ограничитель пригодны к дальнейшей работе. Точное сравнение со снятой деталью до установки помогает избежать несовпадения впускных модификаций и сразу получить правильную посадку пластины.
