Катушка зажигания CDI KL для веломотора

Катушка зажигания CDI KL для двухтактного веломотора

Модуль предназначен для системы зажигания двухтактного бензинового веломотора. Он принимает импульс от магнето, формирует высоковольтный импульс и передает его через провод и колпачок к свече. От исправности этой детали зависят появление искры, уверенный запуск двигателя и устойчивость его работы на разных оборотах.

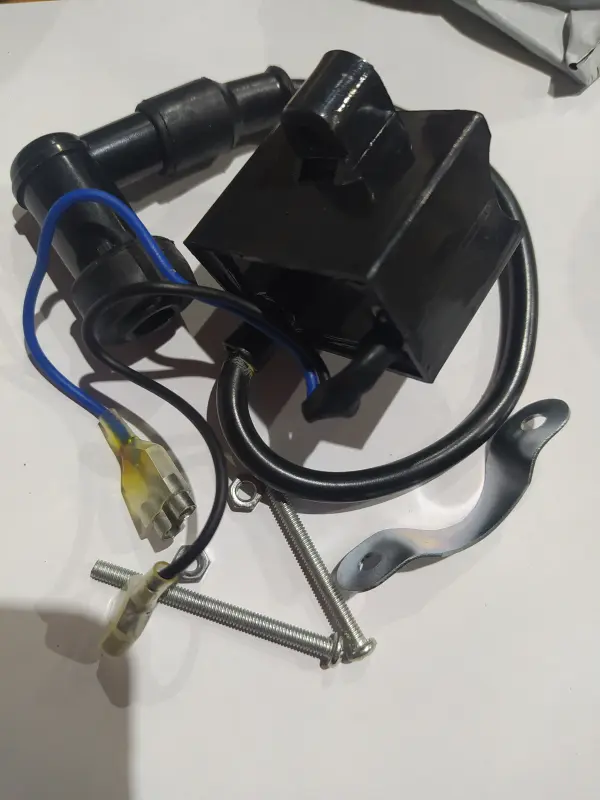

Катушка выполнена в закрытом черном корпусе. Конструкция включает встроенный высоковольтный провод со свечным колпачком, синий и черный провода с разъемами, а также крепежную скобу. Такое исполнение объединяет основные соединения между магнето и свечой в одном модуле. Оно удобно при замене поврежденной штатной детали, когда старый корпус, провод, колпачок или контакты уже не обеспечивают нормальную работу зажигания.

Когда требуется проверка или замена

Поводом проверить катушку CDI могут быть отсутствие искры, затрудненный запуск, внезапные остановки, перебои при наборе оборотов либо нестабильная работа прогретого двигателя. Эти признаки не указывают только на одну неисправность: перед заменой необходимо также проверить свечу, свечной колпачок, магнето, выключатель двигателя, состояние соединений и отсутствие замыкания проводов на раму. Такой порядок помогает не менять исправную деталь из-за окисленного контакта или поврежденной изоляции.

Что сравнить перед покупкой

• Тип двигателя. Модель рассчитана на двухтактный бензиновый веломотор с системой CDI.
• Исполнение корпуса. Сопоставьте форму и расположение крепления со старым модулем, чтобы деталь можно было надежно разместить на раме.
• Подключение. У этой версии предусмотрены синий и черный низковольтные провода с отдельными разъемами. Их количество, цвет и тип наконечников должны соответствовать проводке установленного двигателя.
• Высоковольтная часть. Сравните длину и маршрут провода, форму свечного колпачка и способ его посадки на используемую свечу.
• Обозначение модели. Вариант KL следует выбирать при совпадении с конструкцией ранее установленной катушки или схемой конкретного комплекта веломотора.

Подключение и установка

В типовой системе моторизированного велосипеда провода соединяют по цветам: синий с синим, черный с черным. Контакты должны сидеть плотно, а открытые соединения необходимо изолировать от влаги и случайного касания металлических частей. Если к тем же выводам подключена кнопка остановки двигателя, ее проводку проверяют отдельно: повреждение выключателя или замыкание способно полностью убрать искру.

Корпус закрепляют без люфта, выбирая место, где высоковольтный провод не натянут, не касается горячих деталей и не перегибается у выхода из модуля. Свечной колпачок устанавливают до плотной посадки. После монтажа проверяют соединения, укладку проводов и наличие искры, а затем оценивают запуск и работу мотора без нагрузки. Цветовая схема распространена у катушек CDI этого типа, но при отличиях в штатной проводке приоритет имеет схема конкретного веломотора.

Катушка CDI KL подходит для ремонта зажигания двухтактного веломотора при совпадении корпуса, крепления, проводов и свечного колпачка. Тщательное сравнение со снятой деталью особенно важно для мотокомплектов без точного обозначения модификации: внешне близкие модули могут различаться подключением и способом фиксации.
